En una obra modular, el problema suele aparecer cuando todo parece terminado. El split ya está colocado sobre un falso techo, la unidad funciona y, justo antes de la puesta en marcha, el instalador descubre que no hay una bajante cercana con pendiente suficiente. El agua de condensados tendrá que subir, recorrer un trazado incómodo o atravesar una zona donde no conviene permitir ningún goteo.
La bomba de desagüe para aire acondicionado resuelve esa falta de pendiente, pero no debe tratarse como un accesorio añadido al final. En una vivienda puede evitar una mancha en la pared. En un hospital, un local técnico o un módulo prefabricado, también condiciona la accesibilidad, el ruido, el mantenimiento, la coordinación entre oficios y la documentación de entrega.
Índice
- Por qué importa la bomba de condensados en climatización
- Cómo funciona una bomba de condensados paso a paso
- Tipos de bombas de desagüe que se encuentran en el mercado español
- Dimensionado de caudal y altura de impulsión sin fallar en obra
- Instalación en obra modular y hospitalaria
- Normativa y homologación que aplican en España
- Vertido de condensados y riesgo legal en comunidades
- Mantenimiento, averías habituales y decisión de renovar
Por qué importa la bomba de condensados en climatización
En modo frío, el aire húmedo de una estancia atraviesa el intercambiador interior. La superficie fría provoca que parte de esa humedad se convierta en gotas, que caen a una bandeja y deben salir por una línea de drenaje. La producción de agua no es una anomalía. Lo anómalo es que el recorrido no permita evacuarla de forma estable.
En una instalación sencilla, la gravedad hace el trabajo. Basta con colocar el tubo con una pendiente continua hasta un punto de vertido adecuado. El problema aparece cuando la unidad queda dentro de un falso techo plano, cuando el desagüe está por encima de la bandeja o cuando el recorrido debe salvar una estructura, una viga o una compartimentación contra incendios.
El error que se descubre demasiado tarde
En obra hospitalaria, un cambio aparentemente menor puede alterar toda la solución. Un conducto ocupa el espacio previsto para el tubo, una bajante se desplaza o el techo registrable pierde altura útil. Si el equipo ya está instalado, rehacer el drenaje puede implicar abrir cerramientos, coordinar varios gremios y retrasar pruebas.
La bomba permite elevar el condensado hasta un punto de descarga, pero introduce nuevos requisitos: ruido controlado, alimentación eléctrica, sensor de nivel, acceso para limpieza y protección frente a reboses. Por eso la decisión debe tomarse mientras todavía se coordinan arquitectura, fontanería y climatización.
Criterio de obra: si la pendiente natural no puede mantenerse desde la bandeja hasta el punto de vertido, la evacuación por bombeo debe aparecer en los planos, no en la lista de repasos.
Gravedad o bombeo
Rehacer el desagüe por gravedad suele ser la solución más efectiva cuando existe espacio y el trazado puede quedar accesible. No necesita motor, consume menos elementos auxiliares y reduce los puntos potenciales de avería. Sin embargo, no siempre es la opción más económica: romper un techo terminado o desplazar instalaciones puede costar más que incorporar una bomba correctamente seleccionada.
La comparación debe considerar el ciclo completo. Una bomba mal ubicada puede fallar por suciedad o por una boya bloqueada. Un desagüe por gravedad mal ejecutado puede acumular agua, generar olores o provocar reboses silenciosos sobre un techo técnico. En proyectos con alta densidad de equipos, como los que acompañan al crecimiento del mercado español de climatización, la gestión de condensados merece una prescripción específica. El mercado HVAC español alcanzó 2.041,88 M€ en 2025, mientras que los equipos de aire acondicionado, bombas de calor y ACS llegaron a 1.585,08 M€, según el informe de mercado HVAC 2025 de AFEC.

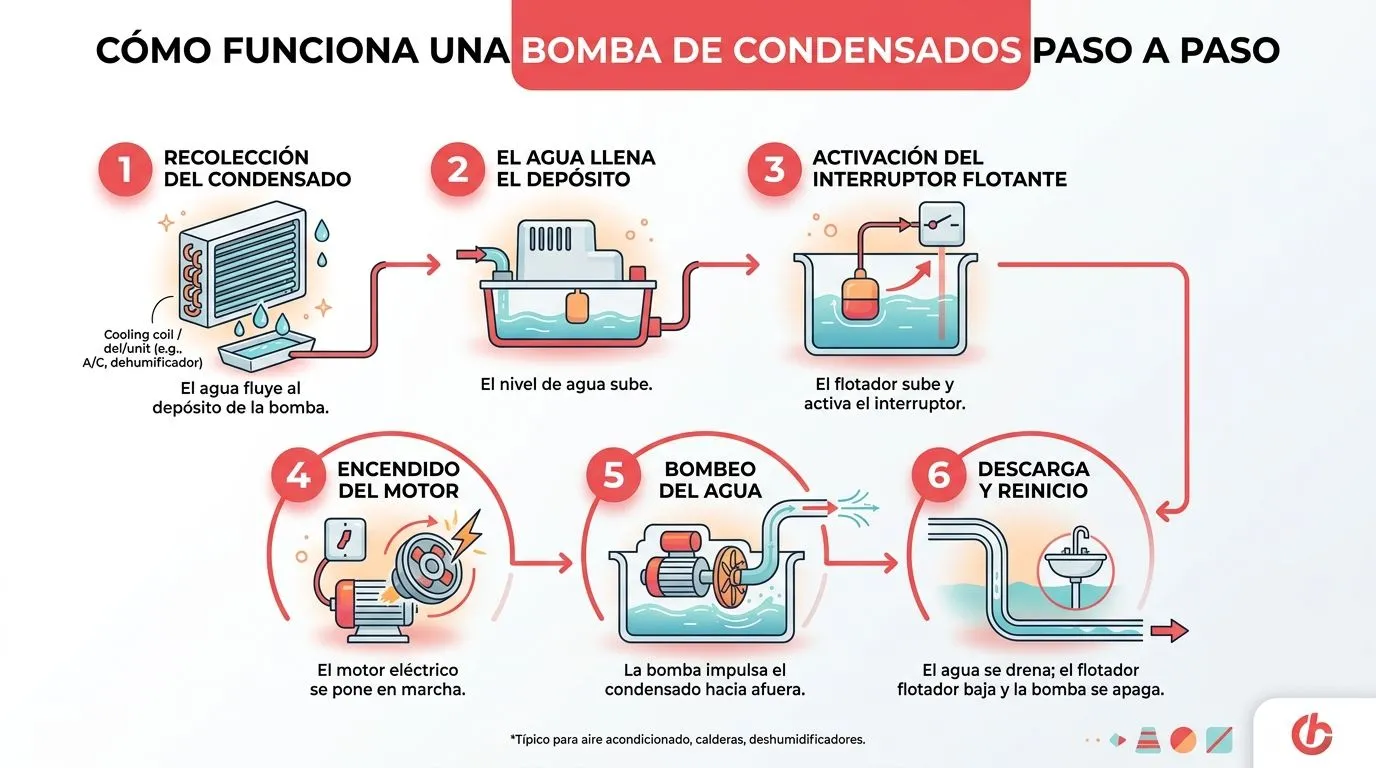

Cómo funciona una bomba de condensados paso a paso
El proceso comienza en el intercambiador. El aire de la estancia atraviesa una superficie fría, pierde parte de su humedad y genera gotas. La bandeja recoge ese agua y la dirige hacia la entrada de la bomba, como un pequeño sumidero que reúne el caudal antes de elevarlo hasta otro punto de evacuación.
El ciclo hidráulico
En una bomba con depósito, el agua entra en una cámara de pequeño volumen. Una boya mecánica o un sensor electrónico detecta la subida del nivel y activa el motor. Entonces, el impulsor envía el agua por el tubo de descarga hasta la conexión prevista, ya sea de saneamiento o de pluviales, según el diseño y las condiciones locales.
El conjunto suele reunir depósito, sensor de nivel, motor, filtro y conexiones de entrada y salida. El filtro limita el paso de partículas que pueden bloquear el mecanismo, mientras la boya debe moverse sin rozamientos. El tubo de descarga debe respetar la altura máxima admisible, evitar estrangulamientos y reducir los codos innecesarios. Cada cambio de dirección añade resistencia y reduce el margen disponible de impulsión.
La comparación con una bomba de achique doméstica resulta útil, aunque el régimen de trabajo es diferente. La bomba de condensados recibe aportes intermitentes y normalmente pequeños, pero puede operar durante periodos prolongados mientras funciona la climatización. Por eso, el resultado depende de que el sensor arranque y detenga el motor correctamente, y de que el agua no vuelva a la bandeja cuando el motor se para.
Depósito frente a bomba en línea
Las bombas con depósito acumulan una pequeña cantidad de agua antes de arrancar. Son fáciles de interpretar y encajan cuando la bandeja dispone de una salida convencional. Las versiones inline o peristálticas trabajan más cerca de la línea de drenaje y pueden ocupar menos espacio. A cambio, exigen comprobar cómo detectan el agua y qué condiciones de montaje admite el fabricante.
La elección también afecta a la prescripción en España. En una unidad interior accesible, el depósito puede facilitar la inspección. En una instalación modular u hospitalaria, el espacio, el ruido, la posibilidad de limpieza y el contacto de alarma pesan tanto como el tamaño del equipo. Una bomba compacta no compensa una ubicación que impida revisar el filtro o sustituir el sensor.
La prueba de puesta en marcha debe hacerse con agua. Hay que comprobar el arranque, el tiempo de vaciado, la ausencia de retorno y la actuación de la alarma o del contacto de seguridad cuando el nivel aumenta. Esta verificación detecta antes de cerrar falsos techos los errores de conexión, la altura excesiva y los problemas de pendiente.

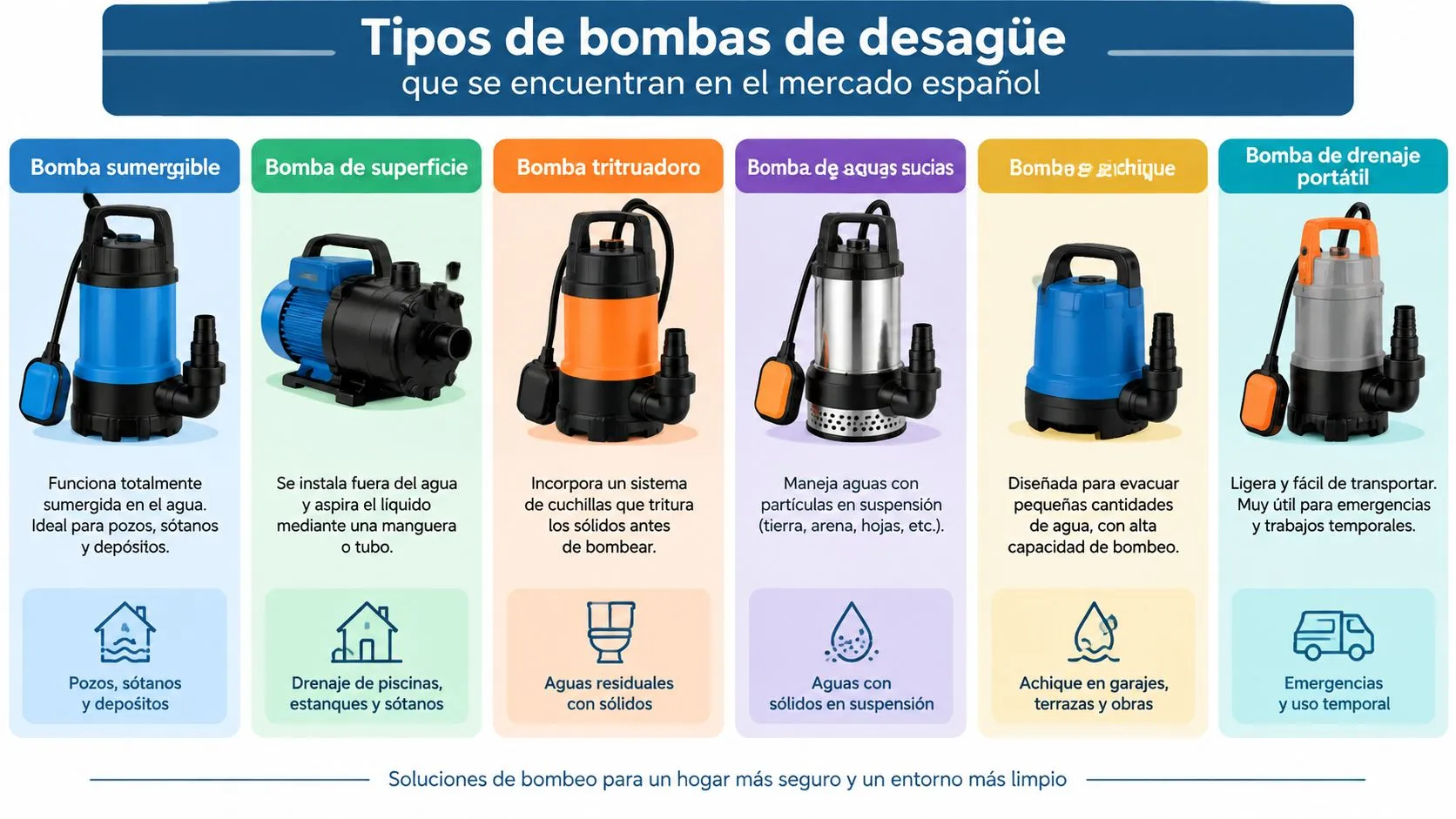

Tipos de bombas de desagüe que se encuentran en el mercado español
El mercado español ofrece dos familias principales. La primera utiliza un depósito con boya o sensor de nivel. La segunda trabaja en línea, con una bomba que aspira directamente desde la bandeja o desde la tubería de condensados. Elegir una u otra depende menos del nombre comercial que del espacio disponible, el régimen de agua y la facilidad de mantenimiento.
Bombas con depósito
Las unidades con depósito funcionan bien cuando la bandeja puede descargar hacia una cámara cercana. La boya activa el motor al alcanzar un nivel y detiene el bombeo después de vaciar la cámara. Su ventaja es la lógica de funcionamiento intuitiva y la posibilidad de inspeccionar visualmente el punto donde se acumula el agua.
En un split residencial, una mini bomba puede ocultarse junto a la unidad interior o dentro de una canaleta técnica. En equipos de conductos, el instalador puede necesitar una versión con mayor capacidad de recepción y una conexión más estable a la bandeja. El ruido y el acceso pesan mucho en dormitorios, consultas y habitaciones hospitalarias.
Soluciones inline y peristálticas
Una bomba en línea ocupa menos volumen en determinados montajes y puede adaptarse cuando el depósito convencional no cabe. Las peristálticas desplazan el agua mediante la compresión progresiva de un tubo, lo que puede ser útil en aplicaciones donde interesa separar el fluido del mecanismo. A cambio, el tubo flexible y las piezas de desgaste deben formar parte del plan de mantenimiento.
La capacidad nominal no permite comparar directamente modelos de familias distintas. Dos bombas con el mismo caudal anunciado pueden comportarse de forma diferente si una trabaja con aspiración, otra con depósito y ambas afrontan alturas distintas. También cambian el control de alarma, la forma de conectar el contacto de seguridad y la tolerancia a partículas.
Formato según el equipo
Para un split pequeño, suele buscarse una solución compacta y discreta. En conductos residenciales, el instalador necesita reservar espacio para la bomba y su registro. En sistemas VRF o equipos de mayor potencia, la producción de condensado y la longitud de las líneas pueden exigir una solución de mayor capacidad, con especial atención a la curva caudal-presión.
El nivel sonoro debe verificarse en condiciones reales. Una cifra de catálogo puede corresponder a una instalación concreta, mientras que una fijación rígida sobre una chapa puede transmitir vibraciones al techo. La tabla de dimensionado reúne después referencias comerciales orientativas, pero la decisión final debe basarse en la ficha técnica del modelo y en la geometría de la instalación.
Dimensionado de caudal y altura de impulsión sin fallar en obra
En obra, una bomba puede parecer suficiente en catálogo y fallar al conectarla. El error habitual es elegirla solo por los litros por hora anunciados. El caudal disponible cambia con la altura vertical, la aspiración, la longitud del tubo, los codos, el diámetro interior y la contrapresión del punto de descarga. La cifra nominal corresponde a una condición de ensayo, no al rendimiento garantizado en el trazado terminado.
Separar caudal y presión
La altura de impulsión es la distancia vertical entre la bomba y el punto de vertido. La aspiración es el tramo que el equipo debe vencer antes de desplazar el agua. Una manguera de jardín muestra el principio: al elevarla, el chorro pierde fuerza; si se estrecha o se dobla, circula menos agua.
Para prescribir, conviene dibujar un esquema sencillo que incluya:
- Producción prevista: régimen de condensación del split, equipo de conductos o sistema VRF.
- Recorrido real: longitud instalada, no la distancia aproximada del plano.
- Geometría: diferencia de cota entre bandeja, bomba y vertido.
- Pérdidas: codos, reducciones, válvulas, sifones y tramos compartidos.
- Margen operativo: capacidad útil para evitar funcionamiento continuo y arranques repetidos.
La potencia frigorífica no se convierte directamente en un caudal de condensado válido para todos los casos. La humedad exterior, la carga interna, el caudal de aire y el tiempo de funcionamiento modifican la producción. El prescriptor debe partir de los datos del fabricante del equipo y comprobar después la curva de la bomba en el punto de trabajo.
Leer la curva del fabricante
Un modelo puede anunciar 12,6 L/h, con 2 m de aspiración máxima y 10 m de elevación, pero ambas cifras no representan necesariamente una condición simultánea de caudal máximo y altura máxima. La referencia de bombas de condensados disponibles en el mercado español sirve para recordar por qué una única cifra no basta: hay que localizar en la curva el caudal disponible a la altura realmente prevista.
Una altura mal calculada puede provocar disparos de boya, ciclos cortos o desbordamientos. También debe contemplarse el ensuciamiento. Un filtro parcialmente obstruido o una manguera estrangulada reducen el rendimiento hidráulico, igual que una tubería parcialmente cerrada limita el paso aunque la bomba siga funcionando.
En un hospital, la accesibilidad para revisar esos puntos puede justificar una solución distinta de la más compacta. En un módulo prefabricado, rehacer el desagüe por gravedad puede exigir abrir un techo ya cerrado. Por eso conviene comparar el coste de la bomba, su mantenimiento y el riesgo de intervención con el coste de corregir cotas y pendientes. La decisión económica depende de la geometría real, no solo del precio del equipo.
Referencia rápida para prescripción
La tabla ordena la conversación inicial entre climatización, fontanería y dirección facultativa. No sustituye la curva del fabricante ni la comprobación del trazado ejecutable.
| Tipo de equipo | Caudal típico | Altura de impulsión | Nivel sonoro aproximado |
|---|---|---|---|
| Split pequeño con mini bomba | Bajo, según régimen de condensación | Baja o media | Puede ser muy reducido en modelos silenciosos |
| Equipo de conductos residencial | Medio, según carga y humedad | Media | Depende de fijación y ubicación |
| VRF o unidad de mayor potencia | Superior, según equipo y simultaneidad | Media o alta | Debe verificarse en condiciones de proyecto |
Para ampliar el criterio de selección, pueden revisarse soluciones de bombas en hidráulica y contrastar cada ficha con la instalación que realmente puede ejecutarse y mantenerse.
Instalación en obra modular y hospitalaria
En un módulo prefabricado, la bomba suele instalarse antes de cerrar el falso techo. El equipo de climatización queda suspendido, la bandeja recibe el drenaje y el tubo se dirige hacia una zona técnica donde existe un punto de descarga. El detalle que separa una solución mantenible de una futura incidencia es dejar espacio para retirar el filtro, mover la boya y comprobar el tubo sin desmontar medio techo.
El tubo de entrada debe llegar desde la bandeja con el recorrido más limpio posible. Si el fabricante exige una determinada condición de sifón, hay que respetarla. Un sifón invertido, una bolsa de aire o una pendiente mal resuelta pueden impedir que el agua alcance la cámara y hacer que el instalador culpe a la bomba de un problema hidráulico anterior.
Integración física y acústica
El soporte debe evitar que la vibración se transmita a la perfilería. Una bomba silenciosa puede generar molestias si queda apoyada directamente sobre una chapa resonante o si el tubo golpea el falso techo durante el arranque. La línea de descarga necesita fijaciones suficientes, sin aplastar el tubo ni crear puntos donde se acumule agua.
El anti-retorno evita que el agua vuelva hacia la bomba al detenerse el motor, siempre que sea compatible con el modelo y esté colocado en el punto indicado. No conviene añadir accesorios de forma automática. Cada válvula incorpora una pérdida de carga y puede complicar la limpieza si queda oculta.
Coordinación entre oficios
Electricidad debe conocer la alimentación y el contacto de alarma. Fontanería debe reservar el punto de vertido y confirmar que la conexión no genera retorno ni olores. Climatización debe entregar la bandeja, la bomba y el tubo como un conjunto probado.
En entornos sanitarios, la trazabilidad del material y el registro de intervención acompañan a la instalación física. La documentación debe identificar el equipo, el recorrido, el punto de descarga, el acceso de mantenimiento y el resultado de la prueba de funcionamiento. Una caja de preinstalación para aire acondicionado puede facilitar la coordinación en soluciones residenciales y modulares, pero no reemplaza el diseño completo del drenaje.
En una habitación crítica, el registro de mantenimiento no es un detalle administrativo. Es parte de la disponibilidad del sistema.

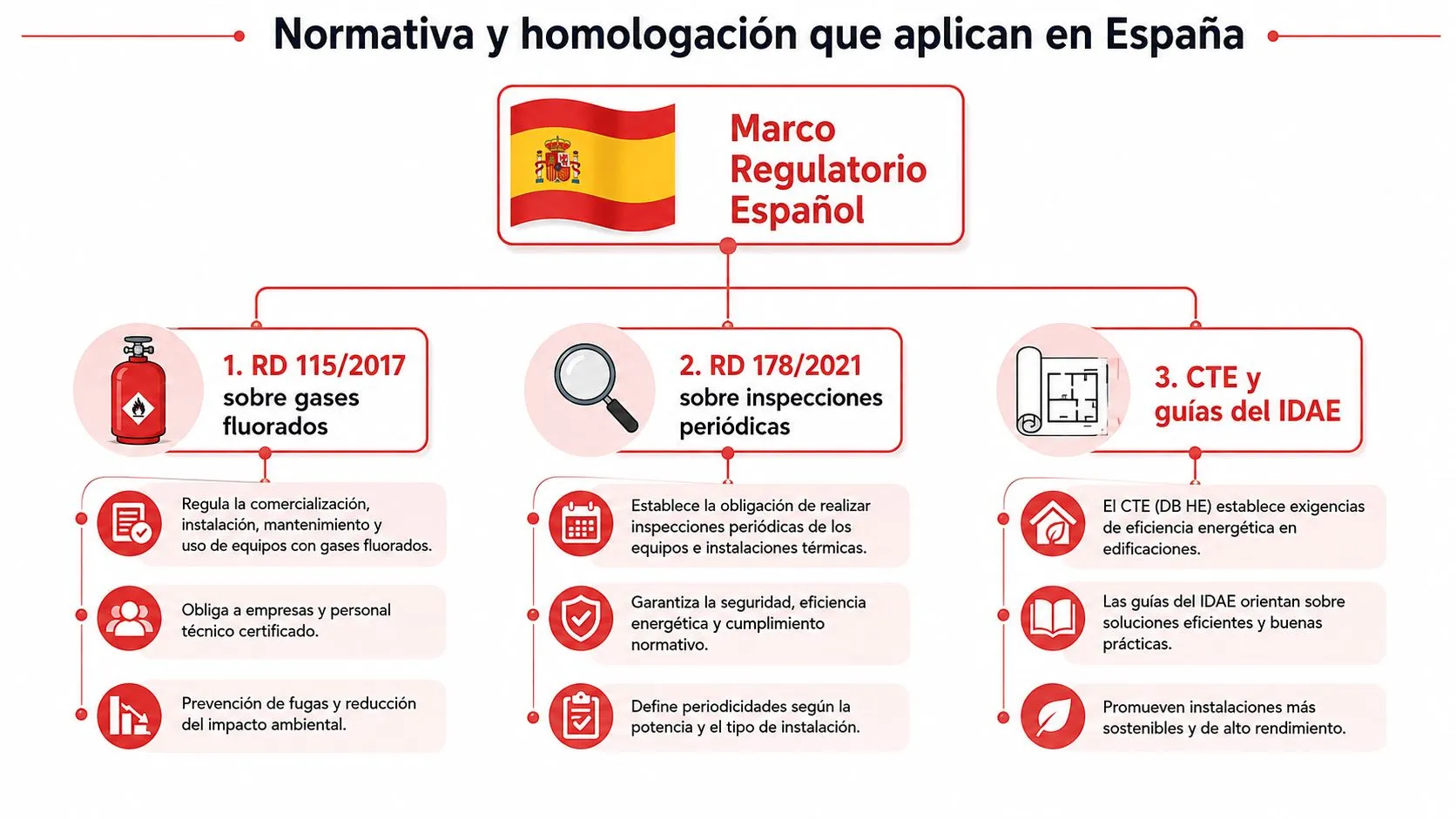

Normativa y homologación que aplican en España
La bomba de condensados no cuenta con un reglamento español independiente que determine por sí solo su instalación. Forma parte de un sistema de climatización que debe producir, recoger y evacuar el agua de manera segura, junto con los requisitos aplicables al equipo, a los gases refrigerantes, a la puesta en servicio y al mantenimiento.
El Real Decreto 115/2017 establece requisitos para la comercialización y manipulación de gases fluorados y de los equipos que los contienen. También indica que los importadores de equipos de refrigeración, aire acondicionado y bombas de calor cargados con HFCs no pueden superar la cuota autorizada expresada en CO2 equivalente. La referencia oficial puede consultarse en el texto del Real Decreto 115/2017 publicado en el BOE.
Qué cambia en la prescripción
Para el prescriptor, la consecuencia práctica es clara. Cuando la instalación afecta a circuitos con gases fluorados, la intervención y la puesta en servicio deben quedar en manos de profesionales habilitados dentro del marco aplicable. La bomba de drenaje no manipula necesariamente el refrigerante, pero se integra en una instalación cuyo montaje y legalización no pueden separarse de las responsabilidades del sistema.
La evolución de los refrigerantes también modifica la disponibilidad y la selección de equipos. Una referencia sectorial española señala que desde el 1 de enero de 2025 se prohíbe comercializar determinados sistemas de aire acondicionado y bombas de calor con carga inferior a 3 kg cuando utilizan HFCs con PCA igual o superior a 750. El R-410A aparece como ejemplo de refrigerante afectado, con un PCA aproximado de 2.088, según la referencia sectorial sobre normativa de gases refrigerantes en España.
Mantenimiento e inspección
El Real Decreto 178/2021, el CTE, las normas UNE-EN aplicables y la documentación técnica del IDAE llevan la decisión hacia el sistema completo. La guía del IDAE sobre la bomba de calor recuerda que el agua se condensa en la bandeja y debe recogerse y evacuarse por gravedad o mediante bombeo cuando la pendiente natural no resulta posible.
En instalaciones sometidas a inspecciones periódicas y exigencias higiénico-sanitarias, la bomba debe figurar en el mantenimiento documentado. El plan debe incluir bandeja, boya, filtro, sifón, anti-retorno, descarga y alarma. La homologación comercial de una pieza no demuestra que el conjunto esté bien diseñado.

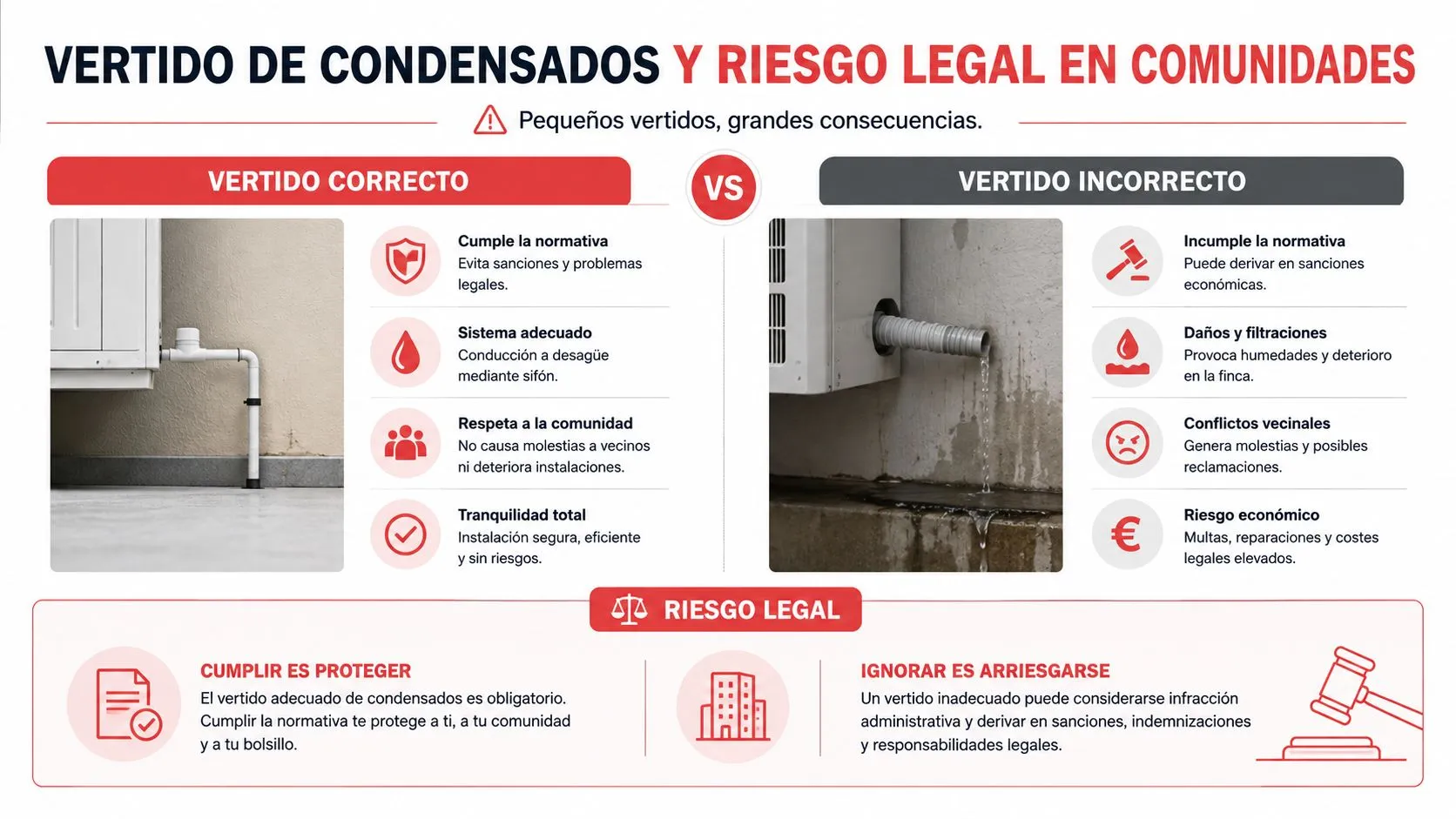

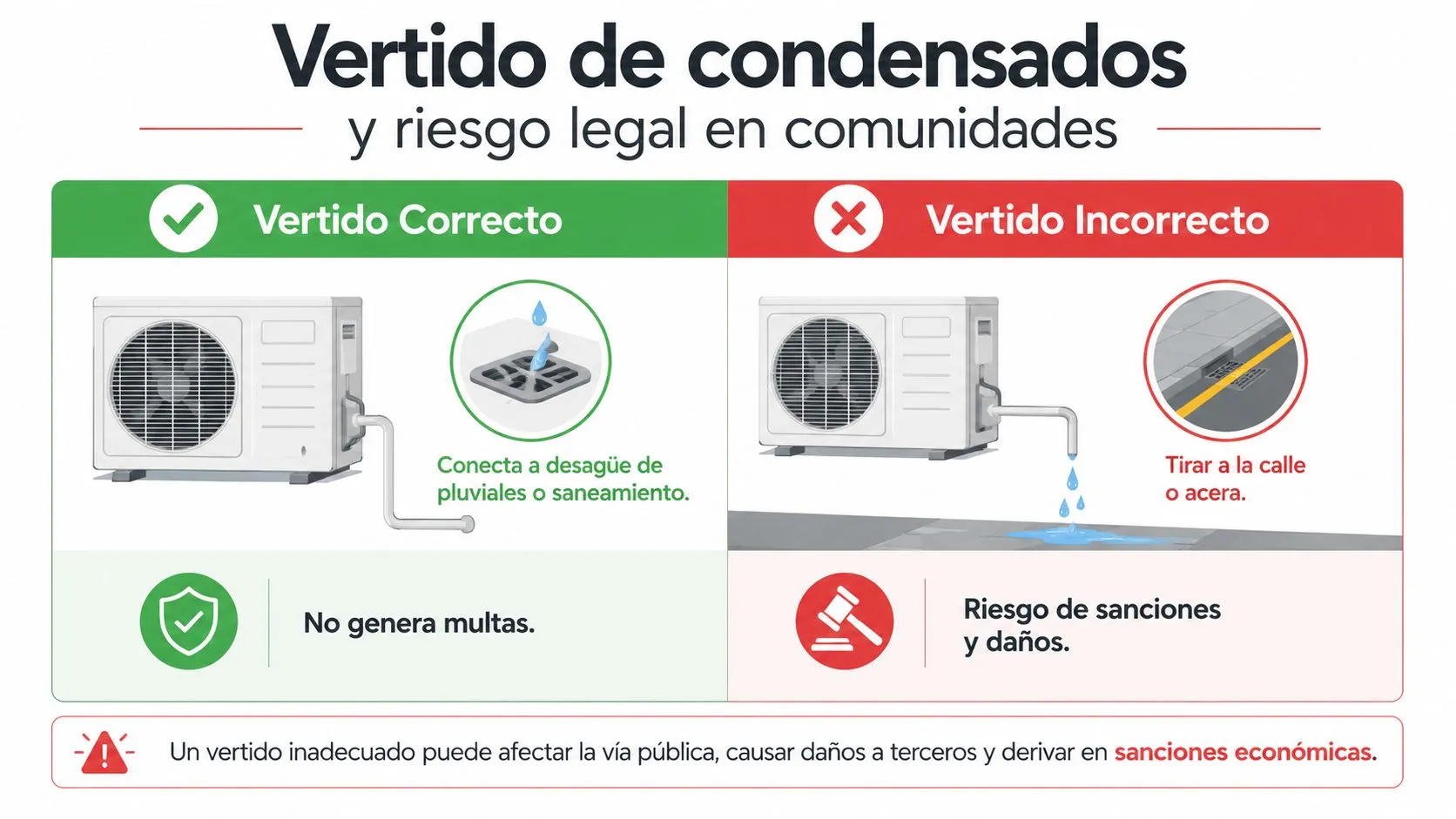

Vertido de condensados y riesgo legal en comunidades
La pregunta aparece en casi todas las reformas con fachada complicada: ¿se puede dejar que el agua caiga a la calle? La respuesta técnica no debe basarse en si el goteo parece pequeño. En España, el agua de condensados debe conducirse a un desagüe de pluviales o de saneamiento, y el vertido libre a la vía pública puede ser sancionable, según la información sobre el vertido de agua de aire acondicionado.
El destino debe definirse antes de instalar
Una bajante interior suele ser la opción más limpia cuando existe un trazado accesible. La conexión a un sistema de pluviales puede funcionar si está permitida y correctamente ejecutada. Un sanitario cercano también puede ser viable, pero exige resolver olores, sifón y mantenimiento sin crear una conexión improvisada.
El vertido exterior controlado no debe confundirse con dejar un tubo sobre la acera. La fachada, el patio y los elementos comunes pertenecen a un contexto comunitario y municipal. La comunidad de propietarios puede exigir una solución que no manche, no genere ruido y no altere la fachada, mientras que la ordenanza local puede establecer condiciones adicionales.
Cómo decidir en una comunidad
En una vivienda aislada, la decisión puede depender del trazado y de la accesibilidad. En un bloque, hay que revisar el título constitutivo, las normas de la comunidad y las condiciones municipales antes de perforar o conectar. La autorización comunitaria no convierte en correcto un vertido que incumpla las reglas de saneamiento.
También conviene separar dos problemas que suelen mezclarse. El condensado es agua de proceso y necesita una evacuación adecuada. Los olores, en cambio, pueden indicar un sifón mal resuelto, una conexión compartida o suciedad en la bandeja. Si aparece olor junto con humedad, conviene revisar el sistema completo y no limitarse a sustituir la bomba. Una guía sobre mal olor en el aire acondicionado puede ayudar a distinguir el origen antes de intervenir.
La pregunta correcta no es dónde queda menos visible el tubo. Es a qué sistema autorizado puede conectarse el agua sin provocar retorno, olores, daños ni conflictos.
Mantenimiento, averías habituales y decisión de renovar
Una bomba de condensados se parece más a un componente de mantenimiento continuo que a una pieza que se instala y se olvida. La bandeja recibe polvo, residuos y partículas transportadas por el aire. La boya puede quedarse pegada, el filtro puede obstruirse y el tubo puede perder sección por una mala fijación o una curva excesiva.
Qué revisar durante el mantenimiento
El técnico debe limpiar la bandeja y comprobar que el agua llega a la bomba sin estancarse. Después conviene mover la boya, revisar el sensor, limpiar el filtro y verificar que el anti-retorno no bloquea el paso. La prueba debe incluir una descarga real, observando el arranque, el vaciado, la parada y cualquier retorno.
En una instalación hospitalaria, el registro debe identificar la fecha de intervención, el equipo revisado, las anomalías encontradas y la actuación realizada. La frecuencia concreta dependerá del plan de mantenimiento, del uso del edificio y de las instrucciones del fabricante. Lo importante es que la revisión no quede supeditada a la primera fuga.
Diagnóstico por síntomas
- La bomba arranca y se detiene enseguida: puede haber un depósito pequeño, una boya demasiado sensible o una descarga con contrapresión elevada.
- El motor funciona pero el nivel no baja: hay que revisar filtro, tubo, válvula anti-retorno y altura real de impulsión.
- Aparece agua en el falso techo: comprobar bandeja, entrada a la bomba, uniones y alarma antes de sustituir componentes.
- Se escucha vibración: revisar soporte, contacto con perfilería y fijación del tubo.
- La bomba no arranca: verificar alimentación, sensor, boya y contacto de seguridad, siempre por personal cualificado.
Reparar, sustituir o rehacer el desagüe
Reparar tiene sentido cuando el motor, el sensor y la carcasa están en buen estado, y la causa se limita a suciedad, una conexión suelta o un filtro bloqueado. Sustituir es más razonable cuando la avería se repite, el acceso es difícil o el modelo ya no ofrece repuestos fiables.
La reforma del desagüe por gravedad merece una comparación separada cuando el techo está abierto y existe una pendiente posible. Si la modificación elimina motor, alimentación, alarma y mantenimiento, puede convertirse en la solución más estable a largo plazo. Si exige desmontar acabados, mover instalaciones o alterar zonas críticas, la bomba correctamente dimensionada puede ser la alternativa con menor impacto constructivo.
Antes de cerrar una obra, conviene hacer una última prueba con agua y dejar documentada la ubicación del registro. Una bomba puede ser pequeña, pero el coste operativo de no poder acceder a ella nunca lo es.
