El jefe de obra tiene una decisión aparentemente sencilla delante: salvar el paso de una viga, conectar una unidad interior y cerrar un falso techo sin añadir codos ni retrasar al resto de gremios. El tramo rígido ofrece estabilidad, pero no siempre cabe. El tubo flexible de aluminio resuelve el trazado con rapidez, aunque solo funciona bien cuando se elige para el uso correcto, se instala sin estrangularlo y se documenta su conformidad.
En una vivienda, una reforma de oficinas o una ampliación hospitalaria, este componente influye en la estanqueidad, el ruido, la condensación, la limpieza del aire y el mantenimiento. La decisión tampoco se limita al diámetro. El comprador profesional debe relacionar el producto con la presión, la temperatura, el aire transportado, el aislamiento, la reacción al fuego y las normas aplicables en España.
Índice
- Por qué el tubo flexible de aluminio importa en obra
- Qué es y qué variantes existen en el mercado
- Características técnicas que definen su comportamiento
- Marco normativo EN y UNE aplicable en España
- Usos habituales en climatización, fontanería y hospitales
- Cómo elegir el tubo adecuado para cada proyecto
- Buenas prácticas de instalación y mantenimiento
- Checklist de compra y aprovisionamiento profesional
Por qué el tubo flexible de aluminio importa en obra
En una instalación de climatización, el tubo flexible de aluminio suele entrar en juego cuando la red principal ya está montada: hay que conectar un difusor, rodear una viga o separar una unidad que transmite vibraciones. Su trazado curvo permite resolver ese último enlace sin añadir varios codos ni desmontar parte del conducto rígido.
Su utilidad va más allá de acortar el montaje. El material puede absorber pequeños movimientos, vibraciones y dilataciones, como una unión articulada entre la red y el equipo. También simplifica intervenciones en reformas y mantenimiento, porque permite reemplazar un tramo sin desmontar toda la instalación.
El error aparece cuando se usa como red principal
La corrugación interior genera más resistencia que una superficie lisa. Por eso, en climatización y ventilación conviene reservarlo para conexiones finales, transiciones y recorridos cortos. La documentación técnica de Air Handling sitúa la conexión entre la red y las unidades terminales en una longitud máxima de 1,5 m según la ficha técnica de Air Handling.
La medida no es un detalle menor. Un tubo demasiado largo, comprimido o tensado puede aumentar la pérdida de carga, producir ruido, favorecer fugas y reducir el caudal disponible. En una campana, una extracción técnica o una conexión de fan coil, el equipo puede parecer defectuoso cuando el problema está en el trazado.
Criterio de obra: el tubo flexible de aluminio funciona como pieza de conexión y adaptación. Para recorridos principales, suele ser más adecuado un conducto rígido, liso o diseñado específicamente para la evacuación prevista.
La selección también debe coincidir con el sistema documentado del proyecto y con sus exigencias de seguridad, eficiencia y mantenimiento. En un hospital, el comprador debe verificar antes de aprobarlo la limpieza interna alcanzable, la reacción al fuego y su compatibilidad con el entorno asistencial. En fontanería, donde las exigencias pueden ser distintas a las de conducción de aire, no debe darse por válida una referencia de climatización sin revisar su aplicación prevista.
Así, el tubo flexible de aluminio resuelve bien una conexión corta y accesible. Conviene descartarlo cuando el recorrido exige baja resistencia, limpieza rigurosa o prestaciones que el producto no acredita.

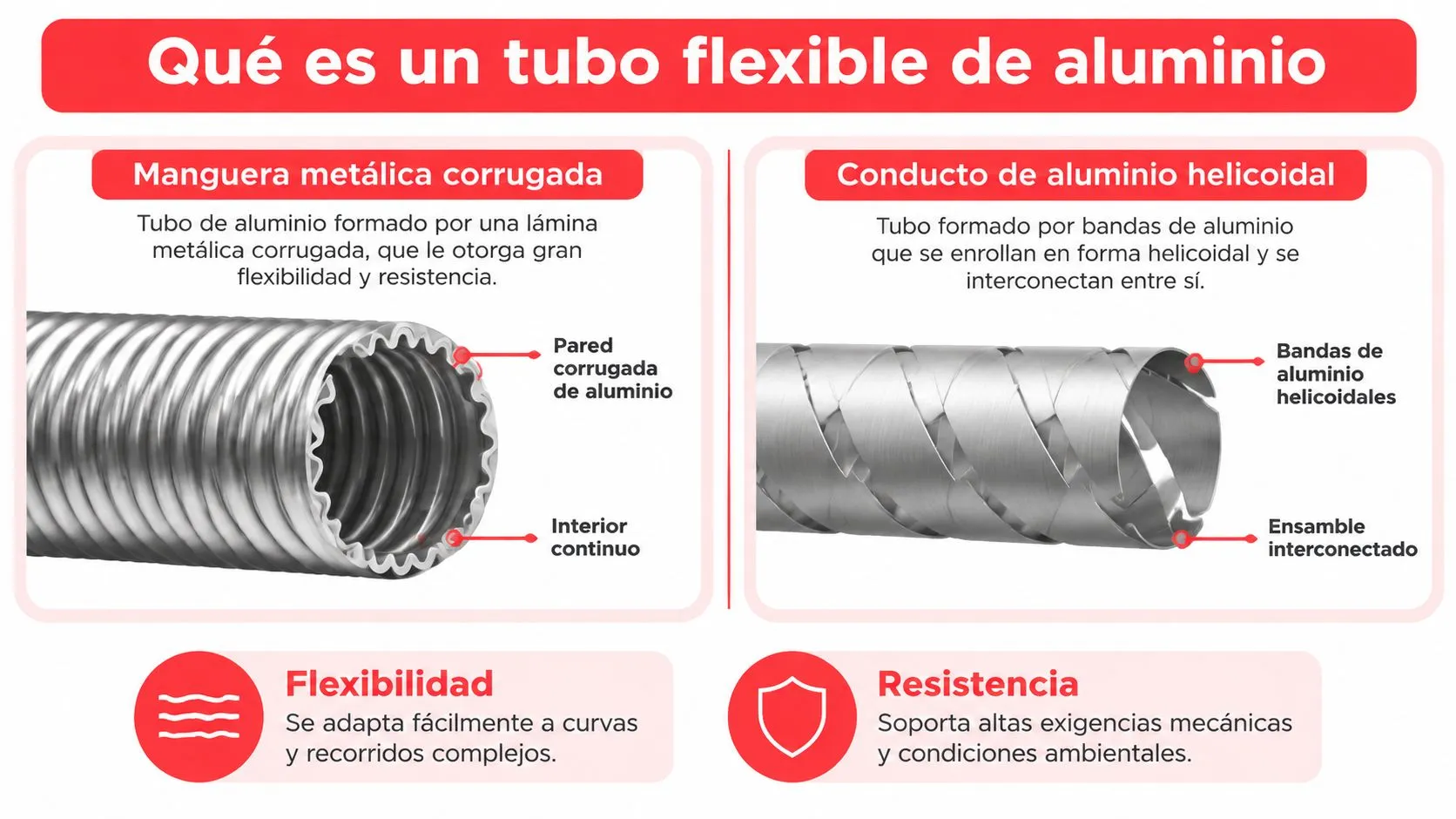

Qué es y qué variantes existen en el mercado
En una obra de climatización, el instalador suele necesitar salvar una conexión, una desviación o un espacio reducido. Para esa tarea, el tubo flexible de aluminio funciona como una manguera metálica corrugada. Una banda de aluminio se conforma en espiral y sus bordes se unen mediante engatillado. El resultado puede curvarse y recuperar parte de su forma, aunque no sustituye a un conducto rígido en recorridos principales.
La corrugación facilita el montaje, pero también altera el paso del aire. Al comprimir el tubo, la sección interior se deforma y aumenta la resistencia. La decisión de compra debe partir de la construcción del producto y de la instalación certificada, no solo del material declarado.
Las variantes que debe distinguir el comprador
Modelo simple sin aislamiento: adecuado cuando no se necesita limitar la transmisión térmica ni controlar la condensación exterior. Debe instalarse extendido, protegido frente a golpes y sin aplastamientos.
Modelo aislado: añade una capa aislante y una envolvente exterior. Algunas soluciones disponibles en España combinan aluminio, poliéster y lana de roca, con espesor aislante de 25 mm. Determinadas fichas comerciales también indican EN 13180 y clase A1 como muestra la oferta técnica de Obramat. Puede encajar cuando existe riesgo de condensación, diferencia de temperatura o una exigencia concreta de reacción al fuego. En un hospital, esa mención debe comprobarse junto con la documentación completa del sistema y las condiciones de limpieza.
Semirrígido: mantiene la sección con más estabilidad que un flexible muy blando. Resulta útil en conexiones cortas y espacios congestionados, si el fabricante confirma su uso previsto.
Con barrera de vapor: limita el paso de humedad hacia el aislamiento y las superficies frías. La continuidad depende del material y del sellado de cada unión.
La oferta comercial recoge diámetros desde 80 mm hasta 460 mm y longitudes de 1 a 10 m según el catálogo de Cofan. Esos formatos no hacen intercambiables las referencias. Un tubo destinado a ventilación puede no ser válido para gases técnicos, humo, productos químicos o agua.
En fontanería, por tanto, la palabra aluminio no basta para aprobarlo. Hay que revisar la aplicación, las uniones y la compatibilidad del fluido. La variante correcta es la que acredita el servicio previsto y conserva su geometría durante el montaje.
Características técnicas que definen su comportamiento
En una obra de climatización, el mismo tubo puede funcionar bien en una conexión corta y fallar si se instala largo, comprimido o fuera de su servicio previsto. La corrugación, el número de capas, el aislamiento y el sistema de unión fijan ese comportamiento. Por eso, una ficha técnica debe informar sobre temperatura, presión, velocidad del aire, diámetro, reacción al fuego y condiciones de montaje.
Para determinadas familias de conductos flexibles de aluminio se indican rangos de -30 ºC a +140 ºC, velocidades de aire de hasta 30 m/s y presiones operacionales de 2.500 a 5.000 Pa. Son valores de configuraciones concretas, no una garantía aplicable a cualquier referencia. El comprador debe contrastarlos con la ficha técnica, el certificado y el uso previsto.
| Parámetro | Valor habitual o rango |
|---|---|
| Temperatura de trabajo | De -30 ºC a +140 ºC en determinadas gamas técnicas |
| Velocidad del aire | Hasta 30 m/s en productos concretos |
| Presión operacional | De 2.500 a 5.000 Pa en referencias específicas |
| Longitud en conexión final | Hasta 1,5 m en la recomendación técnica local para climatización |
| Superficie interior | Corrugada, con más resistencia que un conducto liso |
| Aislamiento | Puede incluir multicapa y aislamiento de 25 mm, según producto |
Pérdida de carga y sección real
La pérdida de carga aumenta con la longitud, las curvas cerradas y el aplastamiento. El ventilador debe vencer esa resistencia, como una bomba que trabaja contra una tubería estrechada. El resultado puede ser más consumo, menos caudal y mayor ruido.
El diámetro nominal tampoco describe por sí solo la capacidad real. Hay que comprobar que la sección se conserva durante el recorrido y que las conexiones no introducen reducciones. Una boca grande conectada a un flexible comprimido ofrece una sección efectiva menor, aunque la etiqueta mantenga el diámetro original.
Temperatura, condensación y fuego
El aislamiento limita las pérdidas térmicas y ayuda a controlar la condensación sobre superficies frías. Para que cumpla esa función, la barrera de vapor debe mantenerse continua en juntas, abrazaderas y pasos por soportes. Un corte en la envolvente puede llevar humedad al conducto o al falso techo.
En hospitales, plénums y recorridos de evacuación, la apariencia metálica exterior no basta. La selección debe incluir la clasificación exacta de reacción al fuego del producto y revisar el aislamiento, los adhesivos, las cintas y los accesorios del conjunto. Si la ficha no acredita esas condiciones, conviene descartar el tubo para ese emplazamiento y buscar una solución documentada. En fontanería, la temperatura y la presión del fluido exigen la misma cautela: un conducto de aire no debe aprobarse para agua o gases solo por estar fabricado en aluminio.
Marco normativo EN y UNE aplicable en España
En una obra, la etiqueta “flexible de aluminio” no demuestra por sí sola que el producto sea válido. El comprador debe separar tres niveles: una norma armonizada, que puede ofrecer una vía reconocida para acreditar prestaciones y conformidad; una norma nacional, que ayuda a aplicar criterios en España; y una ficha comercial, que solo resulta útil si sus datos pueden verificarse.
La relación oficial publicada en el DOUE identifica la EN 14585-1:2006 para tuberías metálicas flexibles corrugadas destinadas a aplicaciones a presión. También recoge la EN 12434:2000, relativa a mangueras flexibles criogénicas, y señala el 12 de agosto de 2016 como fecha de publicación de varias normas armonizadas citadas en España consulta la relación oficial del DOUE.
Qué debe pedir el comprador
En ventilación, la referencia del producto puede relacionarse con EN 13180. La estanqueidad y la unión con otros componentes requieren revisar, además, las normas que correspondan al diseño completo. Una norma aplicable a conductos rígidos no convierte automáticamente un tubo flexible en rígido. Cada prestación debe atribuirse al componente que realmente la acredita.
| Norma o documento | Objeto | Documentación exigible al comprar |
|---|---|---|
| EN 13180 | Requisitos relacionados con conductos metálicos flexibles de ventilación | Ficha técnica, declaración aplicable y condiciones de montaje |
| EN 12237 | Estanqueidad de redes de conductos, cuando resulte aplicable al sistema | Clase de estanqueidad o ensayo declarado |
| EN 1507 | Conductos rectangulares de chapa metálica rígida y su estanqueidad | Documentación del tramo rígido conectado |
| EN 14585-1:2006 | Tuberías metálicas flexibles corrugadas para presión | Norma declarada y evidencia de conformidad |
| EN 12434:2000 | Mangueras flexibles criogénicas | Certificado específico para servicio criogénico |
| Declaración de Prestaciones | Prestaciones declaradas del producto de construcción cuando corresponda | DoP descargable y vinculada a la referencia |
La tabla evita una confusión habitual en climatización: que una declaración del sistema se interprete como prueba suficiente para el tubo flexible. En un hospital, por ejemplo, deben quedar documentados el producto instalado, sus prestaciones y las condiciones de montaje exigidas por el fabricante.
Marcado CE y trazabilidad
El marcado CE acredita únicamente las prestaciones y el marco que declara el fabricante. No autoriza el uso del tubo en cualquier instalación. Hay que comprobar que el marcado coincide con la referencia, que existe una Declaración de Prestaciones verificable y que figuran fabricante, modelo y lote.
La trazabilidad permite relacionar las unidades colocadas con su documentación si aparecen fugas, deterioro o dudas sobre la reacción al fuego. Un producto importado sin DoP verificable, o con un marcado que no coincide con la ficha, debe quedar retenido hasta aclarar su situación. Si el uso previsto es agua, gas o servicio criogénico, la documentación debe acreditar específicamente ese servicio, no solo la fabricación en aluminio.

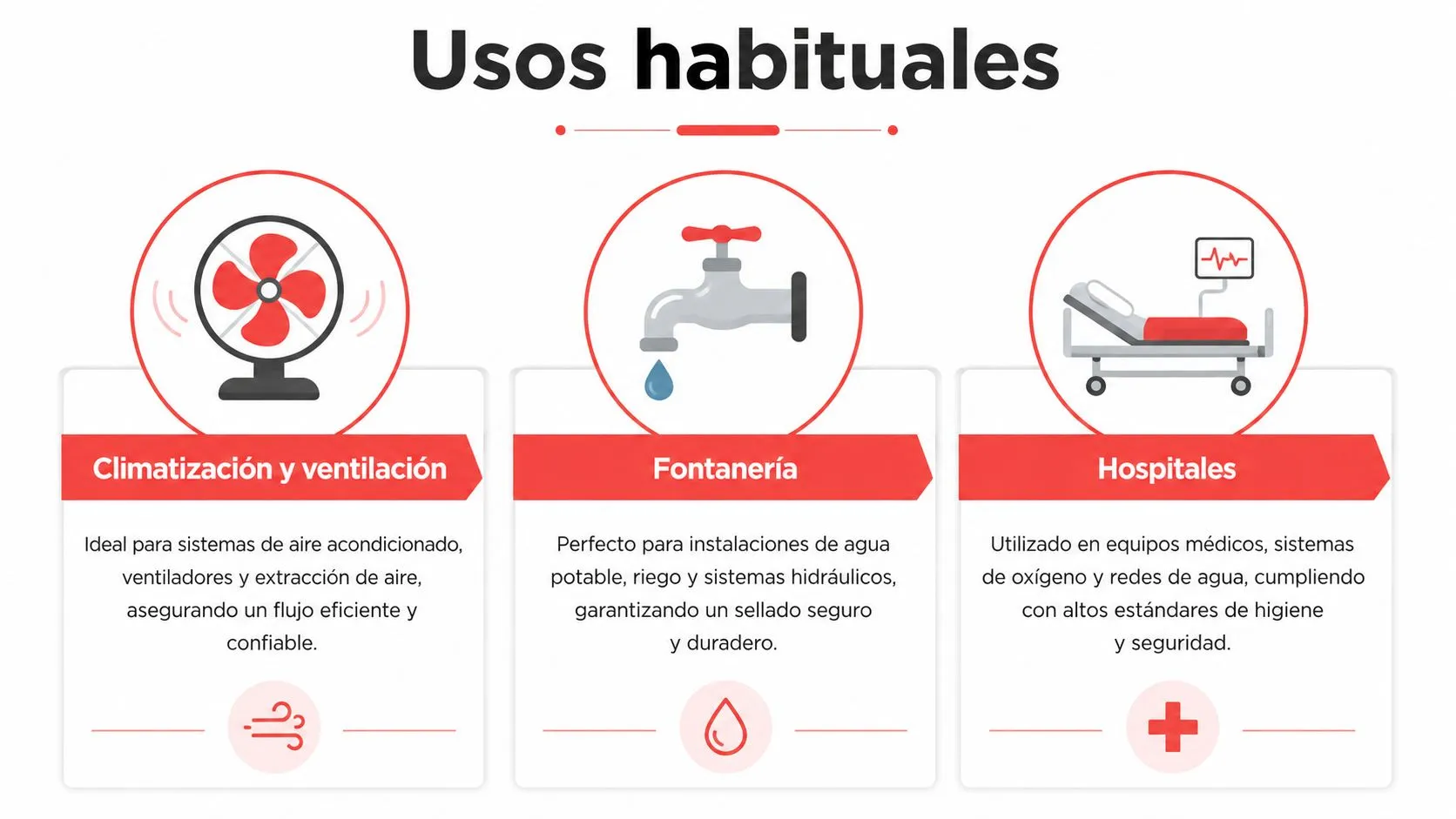

Usos habituales en climatización, fontanería y hospitales
En una obra, el mismo tubo puede resolver una conexión y crear un problema en otra. La decisión depende del fluido, la presión, la limpieza exigida, el riesgo del edificio y la documentación que acompañe al producto.
Climatización y ventilación
En aire acondicionado, el tubo flexible de aluminio encaja sobre todo como tramo de conexión entre la red y una unidad terminal. Puede resolver una curva corta junto a un fan coil, una unidad rooftop o un difusor. Su capacidad de adaptación facilita el montaje y ayuda a evitar que las vibraciones del equipo pasen directamente a la red.
Conviene tratarlo como el enlace flexible de una instalación, no como sustituto de toda la red. En general, estos conductos se reservan para conexiones cortas, porque el trazado flexible puede aumentar la pérdida de carga cuando se prolonga o se aplasta. Para revisar criterios de selección de redes y componentes puede consultarse la categoría de conductos de aire acondicionado.
Fontanería y evacuación
La palabra “fontanería” puede llevar a una selección incorrecta. Que el aluminio sea ligero y fácil de curvar no lo convierte en una tubería válida para agua potable. En ese servicio, el proyecto debe exigir un material compatible y la certificación sanitaria correspondiente.
Su uso puede tener sentido en evacuación, desagües de condensados o aireaciones, siempre que el fabricante declare ese servicio y las uniones queden protegidas frente a fugas. Una descarga con agua, golpes, productos de limpieza o exposición exterior requiere comprobar la resistencia del aluminio y compararla con una solución rígida, PVC reforzado u otro material especificado por el proyecto.
Una conexión de condensados admite criterios distintos a una conducción presurizada. Confundir ambos servicios puede provocar fugas, corrosión o una sustitución prematura.
Hospitales y gases técnicos
En hospitales se suman higiene, reacción al fuego, mantenimiento y continuidad de servicio. Un flexible destinado a aire de confort no queda autorizado por sí solo para gases medicinales, quirófanos, UCI o salas con limpieza controlada.
El prescriptor debe revisar la reacción al fuego del conjunto, incluida la clasificación conforme a UNE-EN 13501-1 cuando proceda, además de la compatibilidad de los materiales con el uso previsto. Para instalaciones de gases medicinales, las referencias específicas del proyecto, como UNE 100713, deben prevalecer sobre una ficha comercial genérica.
En un hospital, no basta con saber que el tubo transporta aire. Hay que demostrar qué aire mueve, qué limpieza requiere, cómo se mantendrá y qué documentación respalda su instalación.

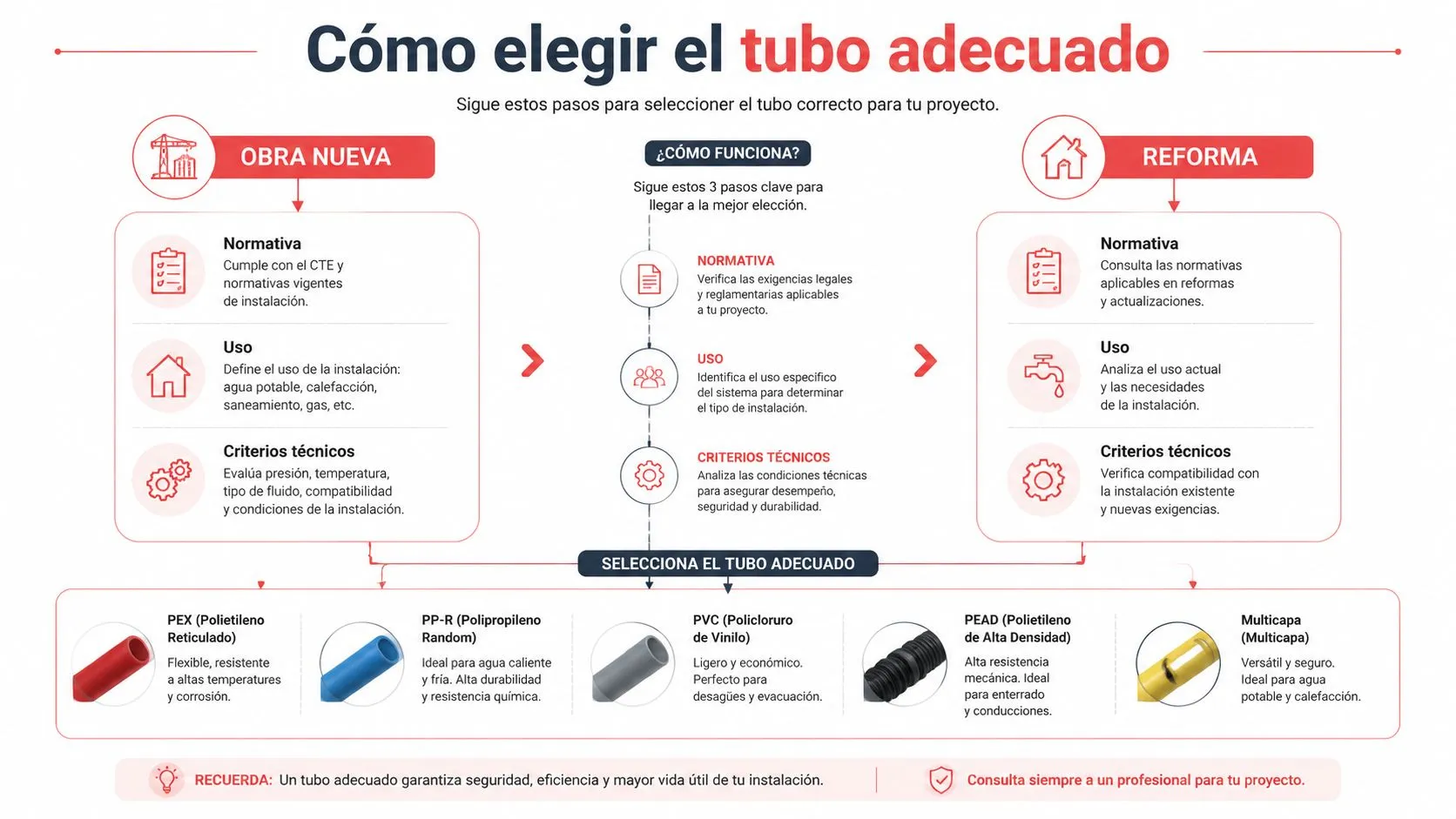

Cómo elegir el tubo adecuado para cada proyecto
La selección puede resolverse con una secuencia sencilla, siempre que el equipo no empiece por el precio. Primero se identifica el fluido, después el entorno, luego las prestaciones y finalmente la documentación. Ese orden evita comprar un conducto de ventilación para una evacuación o un modelo sin aislamiento para una superficie con riesgo de condensación.
Dos obras, dos prioridades
En una obra modular de oficinas, suelen pesar la rapidez de montaje, la adaptación a espacios repetitivos y la conexión con equipos terminales. Un tubo semirrígido aislado con barrera de vapor puede ser apropiado si el fabricante confirma el aislamiento, la reacción al fuego, el diámetro y el servicio previsto. La longitud debe mantenerse corta y el trazado debe evitar aplastamientos.
En un proyecto hospitalario, la prioridad cambia. La trazabilidad por lote, los certificados de fábrica, la reacción al fuego y la compatibilidad con protocolos de limpieza tienen más peso que la facilidad de curvar el conducto. Si el proveedor no entrega documentación completa, el producto no debería entrar en una zona crítica.
Árbol de decisión para prescripción
¿Qué transportará? Aire de impulsión, extracción, condensados, gases técnicos y evacuación no son servicios equivalentes.
¿Qué condiciones soportará? Comprueba temperatura y presión declaradas. Las gamas locales pueden trabajar de -30 ºC a +140 ºC, pero ese rango pertenece a referencias concretas y debe verificarse en la ficha Air Handling.
¿Dónde se instalará? Un falso techo convencional, una cocina, una sala técnica y una zona hospitalaria tienen exigencias distintas de fuego, limpieza y mantenimiento.
¿Puede mantenerse corto y extendido? Si el recorrido será largo, con varios codos o sujeto a golpes, conviene estudiar una solución rígida o semirrígida más estable.
¿Qué documentación acompaña al lote? Sin ficha técnica, declaración aplicable y trazabilidad, la selección queda incompleta.
Debe descartarse el aluminio flexible cuando el proyecto exige alta resistencia mecánica, superficie interior lisa, limpieza intensiva o compatibilidad química que el fabricante no declara. En esos casos, el acero inoxidable, un conducto rígido o un PVC reforzado específicamente certificado pueden ser alternativas más coherentes.
Buenas prácticas de instalación y mantenimiento
En una obra de climatización, un tubo flexible de aluminio puede fallar antes de ponerse en servicio si se corta sin medir el recorrido. El operario debe localizar las conexiones, comprobar el radio de curvatura indicado por el fabricante y dejar margen para el montaje. Tirar del conducto para ganar longitud puede deformar su sección, abrir el engatillado o mantener la unión sometida a tensión.
El montaje debe conservar el tramo extendido, sin pliegues agudos y sin estrangulamientos. La documentación de la referencia instalada tiene prioridad sobre cualquier regla general, porque el diámetro, el aislamiento y la orientación modifican el comportamiento del conjunto. En un hospital, esta disciplina también facilita la inspección y evita que un tramo oculto incumpla el protocolo de mantenimiento.
Fijación sin dañar la pared
Las abrazaderas deben sostener el tubo sin cortarlo ni aplastarlo. Un apriete excesivo reduce la sección y puede provocar fugas junto al soporte. En recorridos horizontales, la separación entre fijaciones debe seguir la ficha del fabricante y las características del producto. Como orientación de proyecto se usan separaciones próximas a 1 o 1,5 m, pero esa distancia debe confirmarse para cada referencia.
Conviene dejar un tramo razonablemente recto antes de difusores, rejillas y unidades terminales. Una curva junto a la boca de conexión aumenta las turbulencias y complica el sellado. La abrazadera para tubo debe corresponder al diámetro y soportar el peso del conjunto aislado.
Inspección y limpieza
Durante el mantenimiento, el técnico debe revisar microfisuras, aplastamientos, condensados, desprendimientos del aislamiento y pérdidas de estanqueidad en las uniones. El método de limpieza depende del material y del servicio. La aspiración controlada o el aire a baja presión suelen ser preferibles al agua a presión sobre un tramo sin aislamiento.
En hospitales, la sustitución preventiva debe apoyarse en el estado real del tubo, el protocolo aprobado y la criticidad de la zona. Si la superficie interior está deteriorada o no admite la limpieza prescrita, reparar una fuga puede dejar el riesgo intacto. El recambio debe mantener la trazabilidad documental.
Un flexible bien montado conserva su sección. Si parece una cadena de bolsas y pellizcos, hace falta corregir la instalación, no añadir más cinta.
Checklist de compra y aprovisionamiento profesional
En una obra, compras debe tratar el tubo flexible de aluminio como un componente técnico. Elegirlo solo por precio puede trasladar costes a la instalación mediante sustituciones, pruebas, paradas y coordinación entre gremios. La referencia aprobada debe responder al servicio, al sistema y a la documentación exigida.
La vida útil declarada merece una comprobación específica. La referencia técnica de Tuberías del Sur recoge, como orientación de contratación profesional, un ciclo de vida mínimo total de 10 años desde la fabricación y una vida esperada de 6 a 8 años desde el montaje para material rodante. Ese dato no convierte los plazos en una especificación automática para un flexible de aluminio en edificación, pero ayuda a formular preguntas al fabricante sobre duración, servicio y condiciones de garantía.
Lista de comprobación
- Uso previsto: climatización, extracción, condensados, evacuación o gas técnico. En hospitales, confirmar también la compatibilidad con limpieza, higiene y criticidad del área. En fontanería, descartar el flexible si el fabricante no acredita compatibilidad con el fluido y la presión.
- Prestaciones: diámetro, temperatura, presión, velocidad, radio de curvatura y longitud admisible.
- Aislamiento: barrera de vapor, espesor, continuidad y reacción al fuego.
- Normativa: EN 13180, EN 12237 u otra norma aplicable al sistema, según el proyecto y la ficha del producto.
- Trazabilidad: fabricante, referencia, lote, fecha de fabricación y correspondencia con el albarán.
- Conformidad: marcado CE cuando corresponda, Declaración de Prestaciones y documentación de reacción al fuego.
- Recepción: revisar aplastamientos, roturas, humedad y embalaje antes de aceptar el suministro. Registrar el almacenamiento protegido de radiación solar y humedad.
El pedido debe exigir la documentación antes del montaje y definir la respuesta si llega una referencia distinta de la aprobada. También conviene repartir responsabilidades entre compras, administración, dirección facultativa y subcontratas, especialmente al revisar las implicaciones de contratos en billing.
La documentación final debe archivarse con las fichas técnicas de materiales, el plano y las actas de recepción. Así, una reposición futura se basa en una referencia verificable, no en una fotografía del almacén.
