Si estás cerrando una compra para una obra modular o una ampliación hospitalaria, seguramente ya te has encontrado con el mismo problema: el manómetro parece un componente menor hasta que bloquea una certificación, obliga a rehacer una línea o deja sin lectura fiable un grupo de presión en un momento crítico. En ese punto, el coste ya no está en la pieza. Está en la parada, en la no conformidad y en la discusión entre instalador, obra y compras.
Con los manómetros presión agua pasa algo muy concreto. El mercado está lleno de referencias parecidas en apariencia, pero muy distintas en precisión, durabilidad, trazabilidad y comportamiento real en servicio. En un edificio residencial eso ya importa. En un hospital o en una solución modular con plazos cerrados, importa mucho más.
También conviene entender el riesgo aguas abajo. Cuando una sobrepresión o una fuga deriva en daños materiales, el problema deja de ser sólo técnico. En esos casos, contar con orientación legal especializada en asesoramiento para daños por agua ayuda a ordenar responsabilidades, documentación y reclamaciones. Y, desde el lado técnico, revisar cómo se integra el manómetro con el grupo de presión en obra evita muchos fallos que se gestan desde la propia especificación.
Tabla de contenido
- La importancia crítica de la presión de agua en proyectos singulares
- Tipos de manómetros de agua y sus mecanismos
- Cómo especificar el manómetro correcto rango precisión y material
- Guía de conexiones y montaje para máxima durabilidad
- Navegando las normas y homologaciones obligatorias
- Procedimientos de calibración y mantenimiento preventivo
- Criterios de compra y gestión de stock para profesionales
- Resolviendo dudas comunes sobre manómetros
La importancia crítica de la presión de agua en proyectos singulares
A las seis de la mañana, antes de entregar un módulo hospitalario, una prueba de presión con lecturas inestables puede parar certificaciones, retrasar la puesta en servicio y abrir una discusión incómoda entre instalador, dirección facultativa y compras. En ese momento, el manómetro deja de ser un accesorio. Pasa a ser una pieza de control que afecta plazo, coste y cumplimiento.
En obra modular y hospitalaria, la presión de agua debe mantenerse dentro de valores coherentes con el diseño, con la normativa aplicable y con las condiciones reales de explotación. No basta con que el circuito funcione en el arranque. La lectura tiene que ser repetible, legible y útil para mantenimiento, para pruebas de recepción y para justificar decisiones técnicas ante una inspección o una no conformidad.
El problema aparece pronto. Un manómetro mal dimensionado puede soportar la puesta en marcha y fallar en cuanto entran pulsaciones de bomba, vibraciones de bancada o variaciones de caudal propias de un grupo de presión para instalaciones de agua. En entornos sanitarios, esa desviación no solo complica el diagnóstico. También puede ocultar sobrepresiones, pérdidas de carga anómalas o un ajuste deficiente en válvulas y equipos auxiliares.
En estos proyectos, además, la presión no se revisa solo desde operación. Se revisa desde compras, calidad y legal. Si una incidencia por fuga, rotura o daño a terceros acaba escalando, conviene tener registros claros y criterio técnico desde el origen. Por eso la trazabilidad del instrumento y de sus lecturas también cuenta, igual que ocurre al buscar asesoramiento para daños por agua cuando el problema ya ha generado perjuicios económicos.
Hay un error de compra que se repite mucho en obra singular. Se pide “un manómetro de agua” sin cerrar clase de precisión, material de partes mojadas, tipo de conexión, compatibilidad con vibración ni documentación exigible. El resultado suele ser previsible. Llegan referencias distintas entre lotes, certificados incompletos y escalas poco útiles para interpretar la instalación en campo.
En modular y hospitalario, ese desorden se paga caro porque el margen de improvisación es bajo. Una sustitución tardía puede obligar a desmontar paneles, reprogramar pruebas y volver a validar partidas ya cerradas. El coste real no está en el precio unitario del instrumento. Está en la parada, en el retrabajo y en el tiempo del equipo resolviendo un problema que debía haberse evitado en especificación.
Para jefes de obra, instaladores y responsables de compras, el manómetro correcto cumple tres funciones a la vez:
- Da una lectura útil para operación, mantenimiento y pruebas de recepción.
- Ayuda a proteger la instalación al detectar comportamientos anómalos antes de que deriven en averías.
- Sostiene el cumplimiento documental cuando la obra exige trazabilidad, certificados y coherencia con criterios UNE aplicables.
La conclusión práctica es simple. En proyectos singulares, la presión de agua no se controla solo para saber cuántos bares hay en la línea. Se controla para entregar a tiempo, mantener la instalación estable y evitar incidencias técnicas y contractuales que luego cuestan mucho más que un buen manómetro.

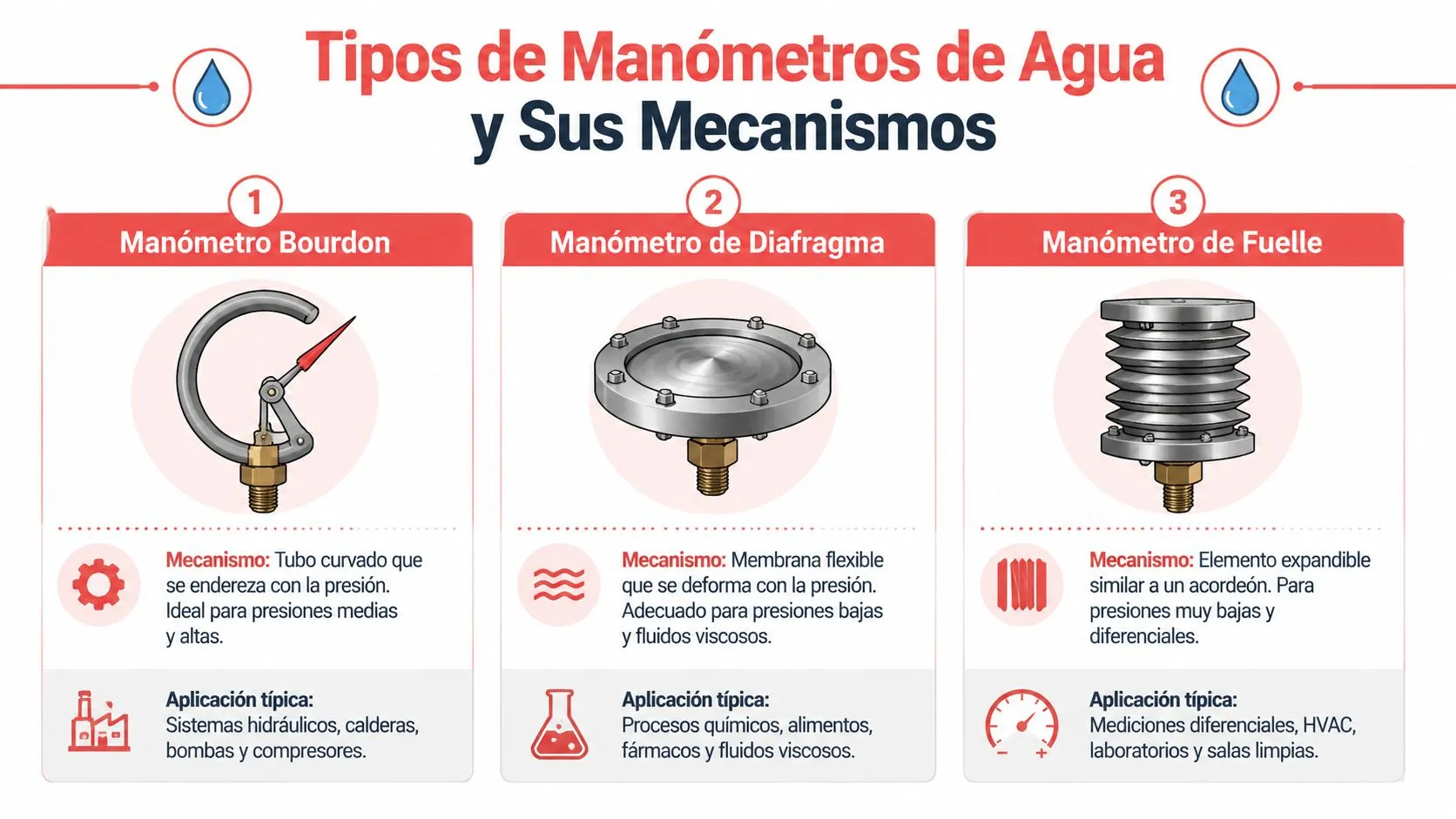

Tipos de manómetros de agua y sus mecanismos
Antes de elegir una referencia, conviene entender qué está midiendo realmente el instrumento y cómo transforma la presión en movimiento. En términos simples, cada manómetro usa un elemento sensible distinto. Ese elemento se deforma con la presión y mueve una aguja o genera una señal digital.
La forma de deformarse cambia todo. Cambia la sensibilidad, la resistencia a la suciedad, la capacidad para trabajar en presiones bajas y la estabilidad de lectura en un entorno exigente.
Bourdon cuando hace falta robustez
El manómetro de tubo Bourdon es el más común en instalaciones de agua. Internamente lleva un tubo metálico curvado. Cuando aumenta la presión, ese tubo tiende a enderezarse ligeramente y transmite el movimiento a la aguja. Es un mecanismo simple, probado y muy útil para presiones medias y altas.
En obra funciona bien cuando necesitas un instrumento resistente, fácil de sustituir y con disponibilidad amplia. Suele ser la primera opción en impulsiones, grupos de presión, redes generales y puntos donde la lectura debe ser rápida.
Su punto fuerte es la durabilidad. Su limitación aparece cuando el medio ensucia, cuando la presión es muy baja o cuando necesitas detectar diferencias pequeñas con mucha sensibilidad.
Membrana y cápsula cuando la sensibilidad manda
El manómetro de membrana trabaja con una lámina flexible que se deforma. Ese diseño lo hace más adecuado para presiones bajas o para fluidos con características que podrían comprometer otros mecanismos. En instalaciones de agua tratada, filtración o líneas donde la finura de lectura pesa más que la dureza mecánica, suele resolver mejor.
El de cápsula afina todavía más en rangos bajos. No suele ser el caballo de batalla de la obra general, pero sí una pieza útil en aplicaciones muy concretas, sobre todo cuando interesa captar variaciones pequeñas de presión.
Si el sistema exige sensibilidad, no fuerces un Bourdon genérico para todo. Acabarás leyendo “algo”, pero no necesariamente lo que necesitas para decidir.
Más abajo tienes un apoyo visual de funcionamiento aplicado:
Diferencial para diagnosticar lo que no se ve
El manómetro diferencial no se centra en la presión absoluta de un punto. Compara dos puntos del sistema. Eso lo convierte en una herramienta de diagnóstico. Sirve para ver pérdidas de carga en filtros, comportamiento de bombas, ensuciamiento progresivo o restricciones en línea.
En hospital y modular tiene mucho sentido en equipos compactos, salas técnicas con poco margen de intervención y circuitos donde mantenimiento necesita detectar desvíos sin desmontar media instalación.
Comparativa de Tipos de Manómetros para Agua
| Tipo de Manómetro | Principio de Funcionamiento | Rango de Presión Típico | Aplicación Ideal en Hospital/Modular | Ventaja Clave |
|---|---|---|---|---|
| Bourdon | Tubo curvado que se endereza con la presión | Medio a alto | Grupos de presión, impulsiones, redes generales | Robustez y disponibilidad |
| Membrana | Membrana flexible que se deforma con la presión | Bajo a medio | Filtración, agua tratada, líneas sensibles | Mejor respuesta en bajas presiones |
| Diferencial | Compara la presión entre dos puntos | Muy bajo a medio, según diseño | Filtros, bombas, control de pérdidas de carga | Diagnóstico operativo |
A nivel práctico, no hay un “mejor” tipo en abstracto. Hay un mecanismo más adecuado para cada punto de la instalación. El error de compra más caro es estandarizar por comodidad donde el sistema pide especialización.
Cómo especificar el manómetro correcto rango precisión y material
En una planta hospitalaria modular, un manómetro mal especificado no falla solo en la lectura. Puede retrasar una puesta en marcha, abrir una no conformidad en recepción o forzar una sustitución cuando el módulo ya está cerrado y enviado a obra. Por eso esta decisión se toma en fase de especificación, no cuando compras compara precios.
Tres variables definen casi todo el resultado: rango, clase de precisión y materiales en contacto y envolvente. Si una de esas tres queda genérica en el pliego, aparecerán diferencias entre proveedores, lecturas poco útiles en mantenimiento y más riesgo de rechazo documental.
Elegir el rango desde la presión real y no desde el catálogo
El error más habitual es escoger el rango por costumbre. En agua para edificación singular, y especialmente en hospitalario, conviene partir de la presión normal de servicio, de los transitorios previsibles y del punto exacto de montaje. No pide lo mismo la impulsión de un grupo de presión que una derivación de control o una línea de filtración.
La referencia de trabajo en muchas instalaciones interiores se mueve dentro de los valores habituales de diseño que ya se manejan en proyectos conforme a UNE-EN 806. Eso no obliga a montar siempre un 0-10 bar. Obliga a justificar la escala según uso, lectura esperada y margen frente a sobrepresiones puntuales.
Si el manómetro va asociado a un grupo de presión, hay que revisar la curva de la bomba, la altura manométrica y el comportamiento en arranque y paro. Conviene hacerlo junto con la selección de bombas en hidráulica para instalaciones técnicas, porque un instrumento bien elegido confirma si el equipo trabaja donde debe o si está fuera de su punto previsto.
Criterios prácticos para fijar el rango
- Zona de trabajo visible: la presión habitual debe quedar en la parte media de la escala, para que pequeñas desviaciones se lean sin dudas.
- Margen frente a picos: en líneas con maniobras rápidas, válvulas de cierre brusco o bombas con pulsación, hace falta reserva suficiente para no castigar el mecanismo.
- Función del punto medido: en control operativo interesa lectura fina. En protección o verificación general puede aceptarse una escala más amplia.
- Condición real de la obra: copiar el rango de un proyecto anterior suele fallar cuando cambian la cota, la bomba, el tratamiento de agua o la sectorización.
Un rango demasiado amplio reduce la capacidad de detectar desviaciones pequeñas. Uno demasiado corto acorta vida útil y aumenta el riesgo de desajuste.
La clase de precisión se define según la decisión que depende de esa lectura
No todos los puntos requieren la misma precisión. En una red secundaria de supervisión visual puede bastar una clase estándar bien seleccionada. En hospital, en cambio, hay puntos donde la lectura sirve para validación, mantenimiento preventivo, ajuste de equipos o cierre documental. Ahí la precisión deja de ser un detalle comercial.
También importa la estabilidad de esa precisión en el tiempo. Un manómetro barato puede llegar correcto a obra y degradarse rápido con vibración, pulsación o ciclos repetidos. El coste real aparece después, cuando mantenimiento deja de confiar en la lectura y empieza a contrastar con equipos portátiles.
Por eso el pliego debe pedir, como mínimo, clase de precisión, certificado o declaración aplicable, rango, conexión, diámetro de esfera si afecta a lectura, y condiciones de servicio. En proyectos modulares esto evita un problema muy común. Instrumentos aparentemente equivalentes que no lo son cuando llega la auditoría documental o la inspección interna del cliente final.
Materiales que resisten limpieza, tratamiento de agua y uso intensivo
En hospital y en construcción modular, el material no se decide solo por corrosión general. Hay que revisar ambiente de sala, frecuencia de limpieza, química del agua, condensación, vibración en transporte y exposición durante acopio y montaje.
Las comprobaciones útiles son estas:
- Caja y aro: acero inoxidable suele dar mejor resultado en salas técnicas exigentes y zonas con limpieza frecuente.
- Partes mojadas: hay que confirmar compatibilidad con agua de consumo, agua tratada o circuitos con aditivos permitidos por proyecto.
- Visor: un visor que se raya o empaña convierte una medición correcta en una lectura inútil.
- Relleno de glicerina o solución equivalente: ayuda en puntos con vibración o pulsación, aunque puede penalizar lectura si la temperatura de trabajo no se ha considerado bien.
- Juntas y elementos internos: deben mantenerse estables con la temperatura, el fluido y el régimen de uso previsto.
Un detalle que suele pasarse por alto es la logística. En modular, el mismo instrumento puede sufrir almacén, transporte, izado, montaje final y puesta en marcha en plazos muy cortos. Si el material aguanta bien en banco pero mal en tránsito, el problema aparece antes de entregar.
El manómetro correcto es el que mantiene una lectura fiable después del transporte, la puesta en marcha y los primeros meses de operación.
Desde compras, la mejor forma de controlar coste y calidad es cerrar la especificación con más precisión desde la oferta: rango, clase, materiales, compatibilidad con el fluido, documentación y fabricante aceptado o equivalente técnicamente validado. Eso reduce sustituciones, evita comparativas engañosas entre partidas y protege el plazo de obra.
Guía de conexiones y montaje para máxima durabilidad
Muchos fallos atribuidos al manómetro nacen en realidad en el montaje. El instrumento llega bien, pero se instala mal: rosca equivocada, sellado excesivo, vibración directa o posición incómoda para lectura y mantenimiento.
La conexión correcta evita averías tontas
Lo primero es distinguir la rosca. En obra aparecen sobre todo configuraciones BSP y NPT. No son equivalentes. Forzar una sobre otra genera falsas sensaciones de apriete correcto y acaba en fuga, deformación o daño en la conexión.
El segundo punto es el sellado. Hay instaladores que resuelven todo con exceso de cinta o con apriete excesivo. Eso suele empeorar el resultado. El sellado debe corresponder al tipo de rosca y aplicarse sin invadir el paso del fluido.
Conviene revisar además estos detalles:
- Compatibilidad de conexión: misma rosca no siempre significa mismo estándar.
- Longitud de roscado útil: un macho demasiado largo puede tensar la base del manómetro.
- Accesibilidad real: si la esfera queda oculta tras tubería o estructura, la lectura diaria se pierde.
Montaje pensado para mantenimiento real
En líneas con temperatura elevada o condiciones duras, interesa incorporar elementos de protección como sifones, latiguillos o separadores según la aplicación. En redes de agua con golpes de ariete o vibración, un montaje rígido y directo sobre un punto agresivo suele acortar la vida del instrumento.
También recomiendo instalar el manómetro con válvula de aislamiento cuando la criticidad del punto lo justifica. Eso permite sustituir, revisar o verificar sin vaciar toda la línea. En muchos cuadros hidráulicos, esa pequeña decisión reduce mucho el tiempo de intervención. Si el conjunto incluye elementos de corte y mantenimiento, resulta útil revisar opciones de llaves de paso para redes de fontanería compatibles con la estrategia de aislamiento.
He visto manómetros perfectamente válidos fallar en semanas por estar montados justo sobre una impulsión con pulsación continua. El problema no era el instrumento. Era el punto elegido.
Reglas de montaje que sí funcionan
- Orientación legible: la esfera debe poder leerse sin posturas forzadas ni riesgos.
- Evitar zonas de vibración extrema: si no hay alternativa, usa soluciones de amortiguación.
- Proteger de golpes de ariete: no coloques el instrumento en el peor punto dinámico del circuito.
- Dejar espacio para herramienta: sustituir un manómetro no debe implicar desmontar media bancada.
La durabilidad empieza bastante antes de la puesta en marcha. Empieza en la manera de fijar la conexión y en el criterio con que eliges el punto de lectura.

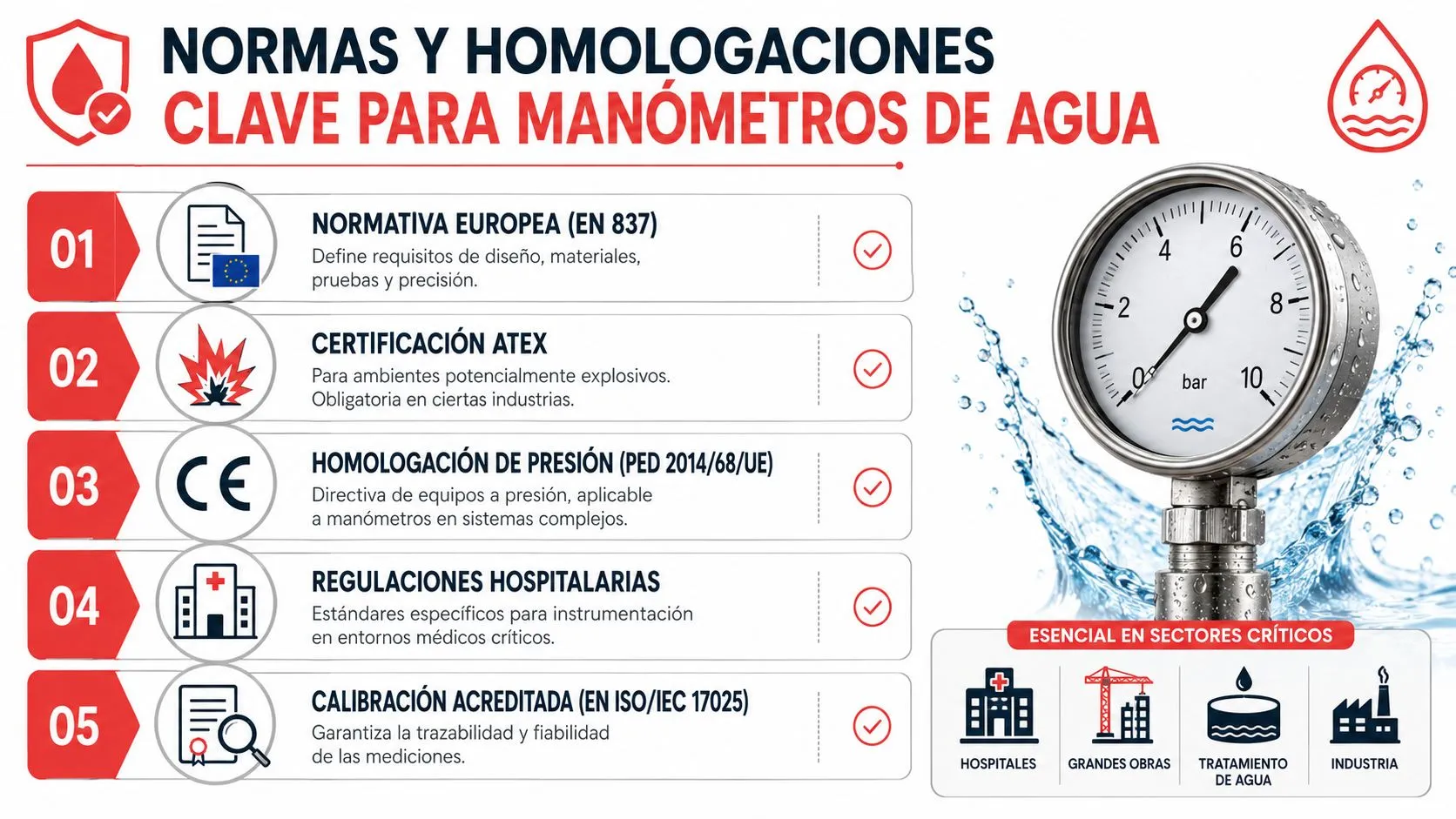

Navegando las normas y homologaciones obligatorias
En hospital y en construcción industrializada, el cumplimiento documental forma parte del producto. Si el manómetro no llega con la homologación y la trazabilidad que la obra necesita, el riesgo no desaparece porque el instrumento marque presión. Sigue ahí, sólo que ahora está oculto hasta la auditoría, la recepción o la incidencia.
Cumplir no es papeleo
La norma UNE-EN 837 no es un adorno técnico. Marca un suelo mínimo de diseño, comportamiento y ensayo para que el instrumento pueda considerarse apto en uso profesional. Un dato concreto lo deja claro: los manómetros de membrana o cápsula deben resistir 100 000 ciclos de presión variable entre el 30% y el 95% del valor máximo de escala para garantizar su integridad, según la norma UNE-EN 837 incorporada en la Orden ITC/3721/2006 del BOE.
Ese requisito cambia la conversación de compras. Ya no se trata de “qué se parece más” al manómetro pedido, sino de qué instrumento ha sido ensayado para soportar un régimen de trabajo repetido y exigente. En una sala técnica hospitalaria o en un módulo prefabricado con poco margen de intervención posterior, esa diferencia pesa mucho.
Un componente homologado suele costar más que uno genérico. Pero el coste de un instrumento no homologado aparece después, en forma de sustitución prematura, disputa con dirección facultativa o bloqueo documental.
Qué debe pedir compras al proveedor
La compra inteligente no se limita a pedir precio y plazo. Debe exigir evidencia. Lo razonable es solicitar al proveedor un paquete documental claro antes de cerrar el pedido.
Documentos y validaciones que conviene revisar
- Ficha técnica identificable: con rango, clase, materiales, conexión y condiciones de uso.
- Declaración o evidencia de conformidad: vinculada al modelo concreto servido.
- Trazabilidad de lote o serie: muy útil cuando hay varias fases de obra o reposición posterior.
- Condiciones de calibración o verificación de salida: especialmente si el punto es crítico.
En proyectos serios, la homologación no ralentiza la compra. Evita que la obra se frene más tarde.
Cuando compras incorpora esa lógica, desaparecen muchos problemas de recepción. También mejora la comparación entre ofertas, porque ya no compiten piezas ambiguas. Compiten productos realmente equivalentes.
Procedimientos de calibración y mantenimiento preventivo
Un manómetro bien especificado y bien montado puede dejar de ser fiable si nadie controla su deriva. En entorno hospitalario esto no debería negociarse. La lectura del instrumento forma parte de la calidad operativa del sistema.
Verificar no es calibrar
En mantenimiento se mezclan mucho ambos términos. Verificar es comprobar si el manómetro sigue comportándose dentro de lo esperado. Calibrar implica comparar frente a un patrón certificado, registrar resultados y, según el procedimiento, ajustar o determinar desviaciones.
La ausencia de registros es un fallo más frecuente de lo que debería. Un 68% de las constructoras modulares en la región ES reportan fallos en la certificación de presión por falta de registros de calibración, requisito exigido por la norma UNE-EN 17094 para instalaciones sanitarias, según esta referencia del sector sobre manometría y calibración.
En la práctica, eso obliga a organizar un procedimiento simple y repetible. No hace falta complicarlo, pero sí cerrarlo bien.

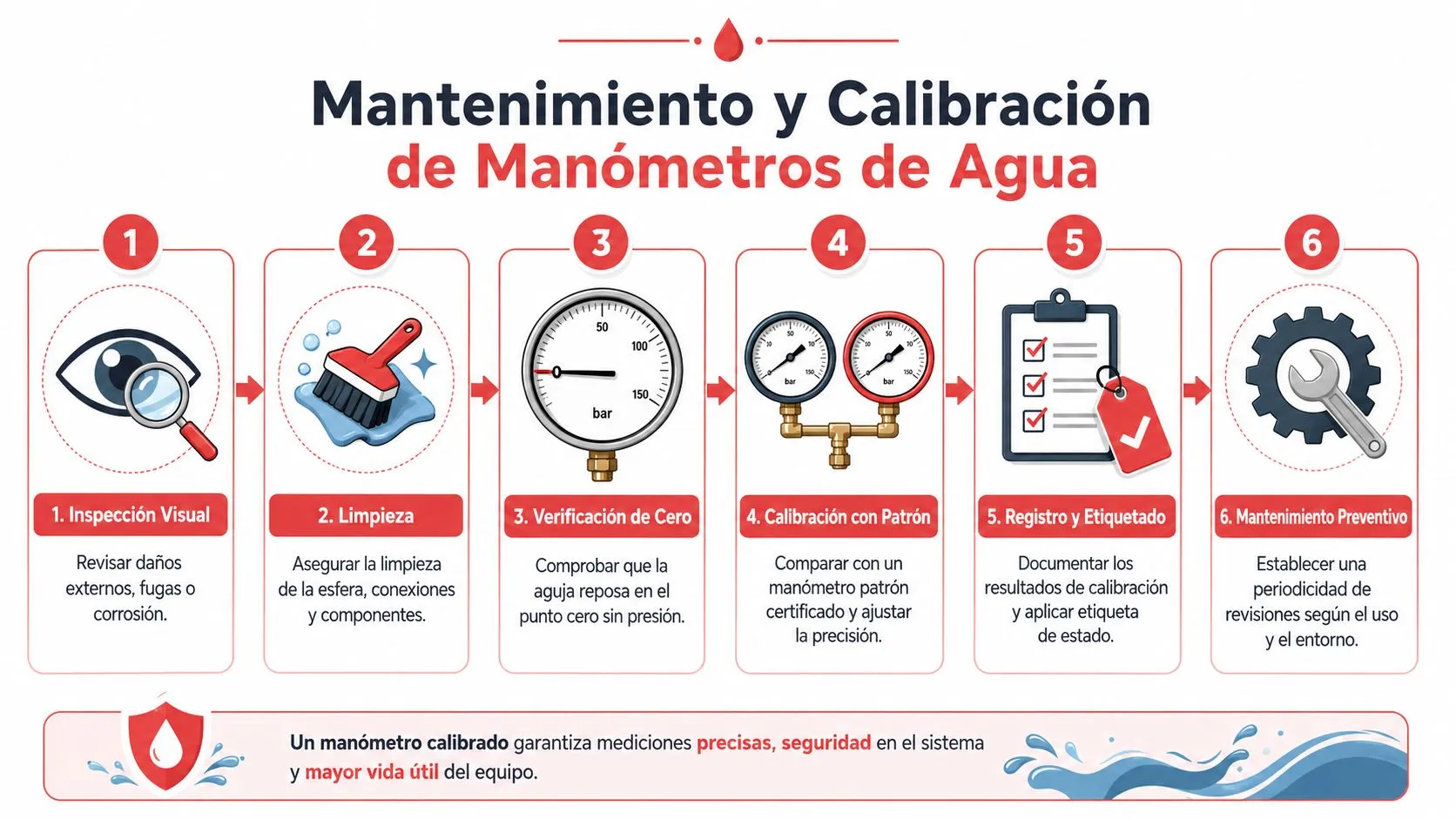

Secuencia útil para mantenimiento técnico
- Inspección visual inicial del visor, caja, conexión y estado exterior.
- Comprobación de cero sin presión.
- Comparación con patrón cuando el punto requiera fiabilidad demostrable.
- Registro documental con fecha, equipo, resultado y responsable.
- Etiquetado de estado para que operación sepa si el equipo está vigente.
- Decisión de sustitución si hay lectura errática, fuga o retorno deficiente a cero.
Qué revisar antes de que el manómetro falle
No todos los síntomas justifican esperar a la avería completa. Hay señales tempranas bastante claras:
- Aguja desplazada de cero: suele indicar fatiga, golpe o problema interno.
- Lectura inestable: puede deberse a vibración, pulsación o deterioro mecánico.
- Condensación o suciedad interna en visor: compromete legibilidad y puede apuntar a pérdida de estanqueidad.
- Fuga en conexión: el problema puede ser del montaje, pero el manómetro deja de ser confiable hasta resolverlo.
Un manómetro sin registro de calibración puede estar leyendo bien. El problema es que no puedes demostrarlo cuando más lo necesitas.
En puntos críticos, merece la pena definir una rutina coordinada entre mantenimiento, calidad y compras. Así se evita que cada sustitución urgente se convierta en una búsqueda improvisada de equivalencias y certificados.
Criterios de compra y gestión de stock para profesionales
La compra del manómetro no debería resolverse por precio unitario ni por disponibilidad del día. En proyectos complejos, lo relevante es el coste total de propiedad. Eso incluye sustituciones, tiempo de montaje, documentación, homogeneidad entre lotes y facilidad de reposición.
Comprar por precio unitario sale caro
Hay dos errores clásicos. El primero es comprar una referencia barata para salir del paso y descubrir después que no cumple con la exigencia documental o que su lectura se degrada demasiado rápido. El segundo es sobredimensionar especificaciones en todos los puntos y disparar coste sin necesidad.
La forma más sólida de comprar es segmentar. No todos los puntos de lectura merecen el mismo nivel de precisión, material o documentación. Pero los puntos críticos sí deben quedar cerrados con especificación alta y proveedor estable.
Para compras, esto suele funcionar mejor:
- Familias normalizadas por uso: impulsión, filtración, línea secundaria, pruebas.
- Proveedores homologados por categoría: no uno solo para todo, sino los adecuados para cada necesidad.
- Equivalencias internas aprobadas: para no improvisar sustituciones en mitad de obra.
- Stock de seguridad en referencias críticas: no en cualquier modelo de baja rotación.
Stock útil y digitalización con criterio
El almacén técnico debe cubrir incidencias reales, no acumular referencias por inercia. En obra modular, donde los plazos son estrechos y la reposición debe ser rápida, conviene priorizar los rangos y conexiones más repetidos, junto con kits de montaje y aislamiento asociados.
Además, la digitalización ya está entrando en esta categoría. Según el Observatorio de la Construcción Modular (2025), el 45% de las empresas instaladoras de fontanería en Madrid ya utilizan sensores de presión con conectividad wireless para prevenir fugas en proyectos de alta demanda, tal como recoge esta referencia sobre manometría diferencial digital.
Eso no significa que el manómetro analógico desaparezca. Sigue siendo imprescindible en muchos puntos por simplicidad, coste y mantenimiento. Pero sí cambia la lógica de compra en instalaciones con supervisión remota, BMS o mantenimiento predictivo. Ahí conviene decidir desde el diseño qué puntos requieren lectura local y cuáles deben integrarse en monitorización.
La mejor estrategia mezcla ambas cosas. Instrumentación analógica fiable donde aporta claridad inmediata. Sensórica conectada donde la detección temprana de desviaciones compensa el esfuerzo de integración.

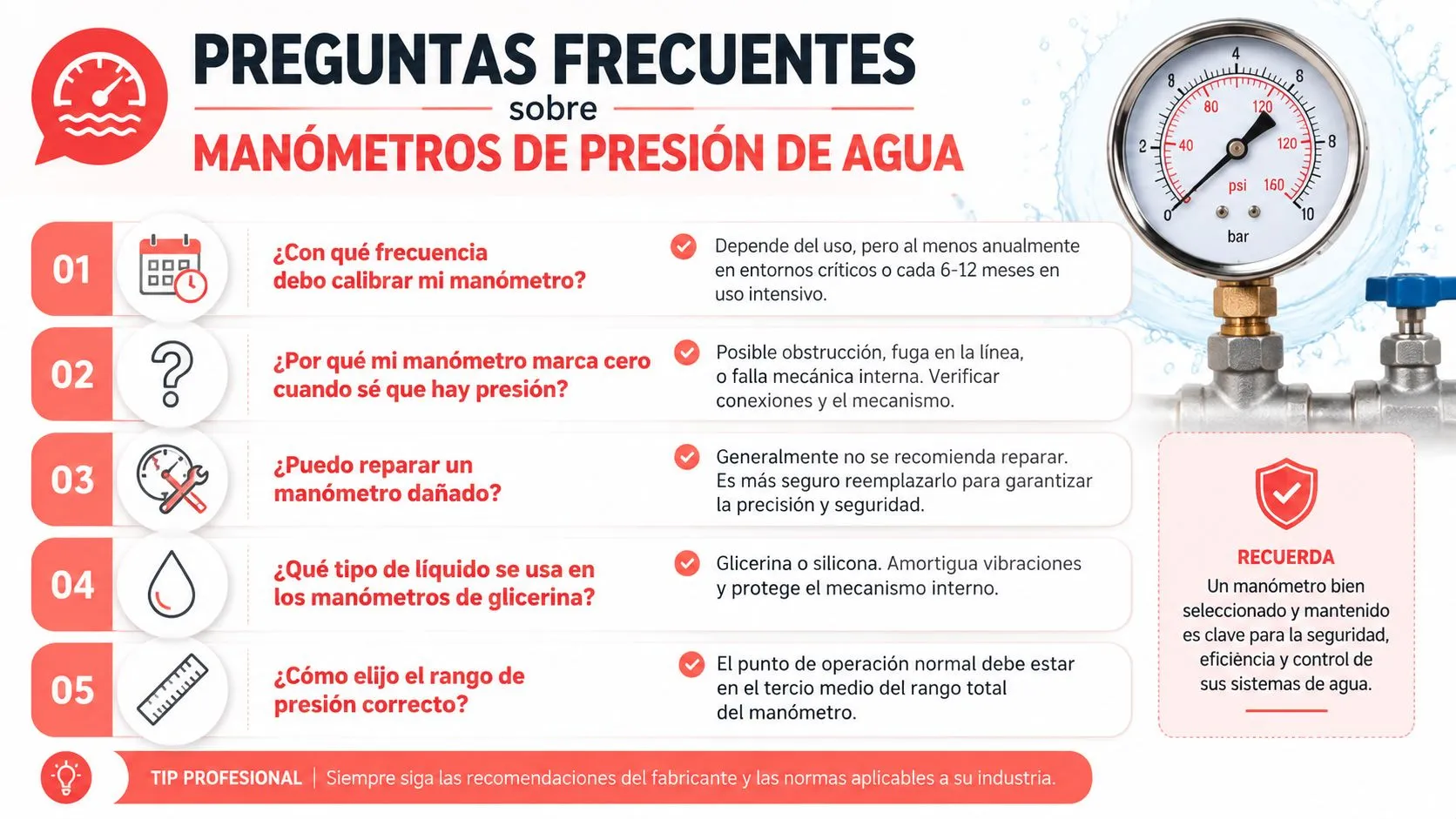

Resolviendo dudas comunes sobre manómetros
En obra y mantenimiento, las dudas casi siempre son las mismas. La diferencia está en resolverlas antes de que se conviertan en una incidencia.
¿Bar o psi?
En España, la referencia práctica habitual en instalaciones de agua es bar. Muchos manómetros muestran también psi en segunda escala. Eso ayuda en equipos importados o documentación mixta, pero para obra, mantenimiento y validación local conviene trabajar con la escala principal en bar para evitar errores de interpretación.
¿Seco o relleno de glicerina?
Si el punto tiene vibración o pulsación, un manómetro seco suele dar peor lectura y sufrir más. En esos casos, el relleno amortigua el movimiento de la aguja y protege el mecanismo. En una línea estable y bien protegida, un seco puede funcionar sin problema.
¿Qué hago si la instalación supera el rango máximo?
No sigas operando como si nada. Si el sistema supera el fondo de escala, la lectura deja de ser fiable y el instrumento puede dañarse. Hay que revisar de inmediato si el problema está en la bomba, en una válvula, en un transitorio o en una mala selección del rango.
¿Se repara o se sustituye?
En aplicaciones profesionales, normalmente compensa sustituir antes que intentar reparar. La reparación rara vez ofrece la misma confianza que un instrumento nuevo con documentación correcta, sobre todo en puntos donde la trazabilidad importa.
¿Cada cuánto revisarlo?
Depende del uso, de la criticidad del punto y del entorno. En áreas sensibles, la frecuencia debe estar definida por procedimiento interno y respaldada por registro. Si no hay plan, el manómetro acaba entrando en mantenimiento sólo cuando ya ha fallado.
Si necesitas resolver compras técnicas de instrumentación, fontanería y material homologado para obra modular u hospitalaria, Mobel Suministros S.L. puede ayudarte a centralizar especificaciones, validar documentación, consultar stock profesional y reducir el riesgo de sustituciones o no conformidades en proyecto.
