Si ahora mismo estás cerrando un módulo técnico, revisando un cuadro de control o intentando coordinar la puesta en marcha en una ampliación hospitalaria, la parada de emergencia no es un detalle menor del proyecto. Suele aparecer al final de la conversación, cuando ya están definidos equipos, recorridos y plazos. Ahí empiezan los problemas.
En obra modular y hospitalaria, el error típico no es “olvidar el pulsador rojo”. El error real es instalarlo sin pensar en cómo se integra con la lógica de control, con los distintos puestos de trabajo, con el rearme, con la limpieza del entorno o con una fase temporal de obra que luego cambia. Un sistema de parada de emergencia mal planteado genera dos riesgos a la vez: no protege cuando hace falta, o bloquea la operación cuando no debería.
Tabla de contenido
- ¿Qué es una parada de emergencia y por qué es crucial?
- Tipos de dispositivos de parada de emergencia
- Normativa clave que regula la parada de emergencia
- Diseño y ubicación en construcción modular y hospitalaria
- Integración instalación y pruebas del sistema
- Compra certificación y mantenimiento preventivo

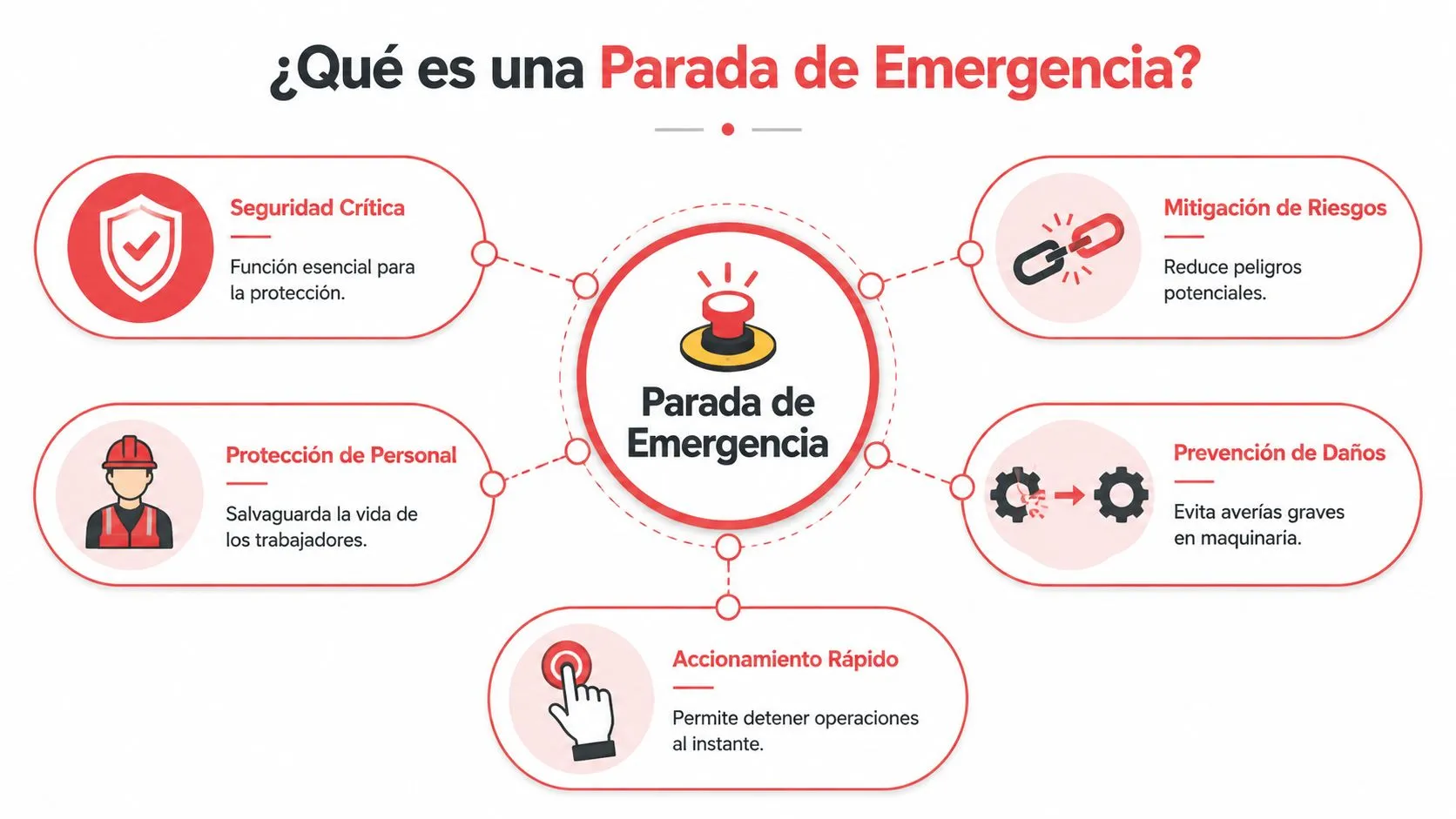

¿Qué es una parada de emergencia y por qué es crucial?
Una parada de emergencia se parece más a una alarma de incendios que a un interruptor de luz. El interruptor sirve para operar con normalidad. La alarma existe para actuar cuando algo ya va mal o está a punto de ir mal.
Esa diferencia importa porque muchos equipos tienen un botón de paro normal, un selector o una orden de software. Ninguno de esos elementos sustituye una función de seguridad diseñada para reducir un peligro inmediato. La parada de emergencia no está pensada para gestionar la producción, sino para mitigar un riesgo inminente para personas, instalación o máquina.
Qué la distingue de un paro operativo
En operación diaria, un paro normal puede seguir una secuencia ordenada. El sistema reduce velocidad, cierra una válvula, confirma estados y se detiene según la lógica del proceso. Eso está bien para producción.
Una parada de emergencia funciona con otra prioridad. Su misión es cortar o llevar a un estado seguro la situación peligrosa con la rapidez que requiera el riesgo. Por eso, en ingeniería seria, no se trata como un accesorio de mando, sino como parte del diseño de seguridad.
Regla práctica: si el dispositivo se usa para arrancar, parar y también “por si acaso”, casi siempre está mal planteado.
Qué debe hacer en la práctica
En campo, la pregunta útil no es “¿hay seta roja?”. La pregunta correcta es “¿qué peligro elimina o reduce, sobre qué energía actúa y qué pasa después del accionamiento?”. Si nadie puede responder con claridad, el sistema está incompleto.
Una parada de emergencia eficaz suele cumplir estas funciones:
- Interrumpir el peligro. No basta con apagar una pantalla o enviar una señal de supervisión.
- Actuar sobre la energía relevante. Según el equipo, puede implicar corriente eléctrica, aire a presión, movimiento mecánico o frenado.
- Mantener el estado de parada. El sistema no debe volver a marcha por sí solo.
- Permitir una reacción humana rápida. Debe poder accionarse sin maniobras complejas ni dudas.
En obras modulares esto se vuelve crítico porque los equipos cambian de ubicación entre fábrica, transporte y montaje. En hospitales, además, conviven personal técnico, clínico y de mantenimiento. Si el dispositivo no es evidente y la lógica de parada no es coherente, la respuesta humana falla justo cuando más hace falta.
Dónde se producen los errores más comunes
El fallo más habitual no suele ser eléctrico. Suele ser de criterio. Se instala un pulsador visible, pero no se define bien qué detiene, quién lo rearma y qué partes del sistema quedan todavía energizadas.
También se ve mucho este patrón:
- Botón bien ubicado, lógica mal resuelta. El operador pulsa, pero el riesgo residual sigue presente.
- Buena lógica, accesibilidad deficiente. En el plano todo encaja, pero en obra queda detrás de una hoja, un carro o un panel.
- Sistema seguro en taller, inseguro en servicio. Tras el montaje final cambian recorridos, tabiques técnicos o accesos.
Una parada de emergencia salva tiempo solo después de haber salvado seguridad. Si se diseña al revés, acaba siendo una fuente de falsas garantías.
Tipos de dispositivos de parada de emergencia
No todos los riesgos se resuelven con el mismo actuador. Elegir el dispositivo correcto depende del punto de acceso, del movimiento peligroso, del entorno y de cómo trabaja realmente el personal. En modular y hospitalario, esa decisión también depende de algo menos visible: si el equipo va a quedarse fijo, si cambiará de configuración o si convivirá con personal no industrial.
Pulsadores de seta
El pulsador de seta es el formato más reconocible. Funciona bien cuando el operario tiene una posición definida frente a máquina, cuadro o puesto técnico. Su gran ventaja es la claridad visual y táctil. No exige interpretación.
En salas técnicas, unidades de climatización, bancadas de ensayo o equipos de manipulación, suele ser la mejor opción si el acceso está bien resuelto. En entorno hospitalario conviene revisar además el tipo de envolvente, la protección frente a limpieza y si la superficie facilita higiene y mantenimiento. Cuando el equipo se instala en zonas con humedad o limpieza frecuente, ayuda revisar también el grado de protección del conjunto y su adecuación ambiental, igual que se hace con otros componentes de campo en instalaciones con protección IP 44.
Tiradores y cables de emergencia
El cable de emergencia encaja mejor en líneas largas o zonas donde el riesgo puede aparecer en distintos puntos de una trayectoria. Cintas, transportes internos, mesas de rodillos o áreas de transferencia son casos típicos.
Su ventaja es la cobertura longitudinal. Su debilidad aparece cuando nadie mantiene correctamente la tensión, la señalización o los puntos de anclaje. En una instalación temporal o reconfigurable, este tipo de dispositivo exige mucha disciplina de montaje. Si se desplaza un módulo, cambia un apoyo o se modifica el recorrido, hay que verificar de nuevo accesibilidad y accionamiento real.
Pedales y otros actuadores específicos
Los pedales de emergencia existen, pero exigen mucho criterio. Solo tienen sentido donde las manos no son la vía de actuación más rápida o segura y donde el riesgo de accionamiento accidental esté bien controlado. En hospitalario casi nunca son la primera elección en áreas sensibles, precisamente por tránsito, carros, limpieza y operación compartida.
También aparecen actuadores especiales integrados en pupitres, brazos técnicos o estaciones compactas. Son válidos si conservan visibilidad, enclavamiento y facilidad de uso. El problema aparece cuando el diseño industrial prima la estética del equipo y reduce la legibilidad del mando.
Dispositivos asociados que se confunden con una parada de emergencia
Hay elementos que mejoran la seguridad pero no sustituyen la parada de emergencia. Una cortina óptica, un enclavamiento de puerta o una lógica de inhibición protegen de otra manera. No cumplen la misma función ni responden al mismo momento operativo.
Conviene separar conceptos desde el principio:
| Tipo de Dispositivo | Aplicación Principal | Ventajas | Consideraciones |
|---|---|---|---|
| Pulsador de seta | Puestos fijos, cuadros, máquinas con acceso frontal | Reconocimiento inmediato, accionamiento manual simple | Debe quedar accesible incluso tras cambios de obra o mobiliario |
| Cable de emergencia | Líneas largas o zonas con varios puntos de exposición | Cobertura amplia de recorrido | Requiere buen tensado, señalización y revisión tras modificaciones |
| Pedal de emergencia | Puestos concretos con manos ocupadas | Respuesta rápida en casos muy específicos | Mayor riesgo de accionamiento involuntario si el entorno no está controlado |
| Actuador integrado en consola o brazo | Equipos compactos o puestos técnicos especiales | Integración física limpia | Puede perder visibilidad o claridad si se prioriza el diseño del equipo |
| Cortinas, enclavamientos u otros dispositivos de seguridad | Protección automática de acceso o presencia | Reducen exposición sin depender de reacción humana | No deben confundirse con la función de parada de emergencia |
Si el personal tarda en identificar qué pulsar cuando hay peligro, el problema no es de formación. Es de diseño.
Lo que funciona mejor en proyectos complejos es combinar simplicidad y contexto. Un pulsador excelente en fábrica puede ser una mala decisión en un módulo sanitario ya montado, si queda demasiado cerca de una zona de paso, detrás de una puerta técnica o expuesto a activaciones accidentales durante limpieza.

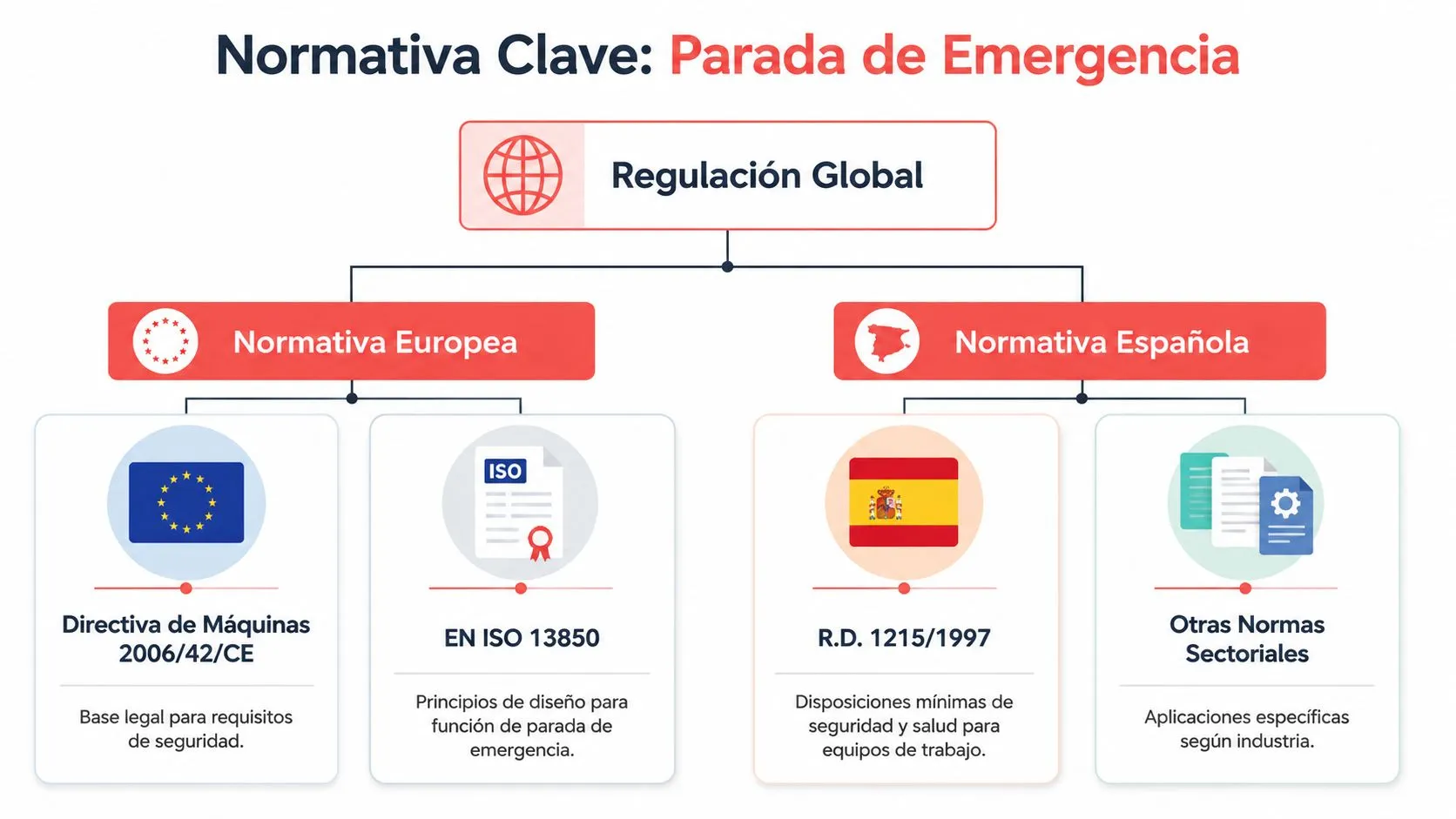

Normativa clave que regula la parada de emergencia
La parada de emergencia no se resuelve con “sentido común”. Se resuelve con criterios normativos traducidos a diseño, ubicación, señalización, cableado y validación. Cuando eso no se hace, aparecen sistemas vistosos pero no conformes, o conformes en papel y dudosos en uso real.
Qué exigen de verdad las normas
El núcleo práctico está muy claro. La Directiva de Máquinas 2006/42/CE exige que los actuadores de parada de emergencia detengan el proceso peligroso “lo más rápidamente posible”. Además, la DIN EN ISO 13850:2008 establece que deben estar presentes, como mínimo, en cada puesto de mando, ser claramente visibles y de acceso rápido y seguro, con fondo amarillo, zona de accionamiento roja y enclavamiento a prueba de engaños hasta su desbloqueo manual, tal como recoge la información técnica de Rafi sobre parada de emergencia.
Eso cambia la forma de proyectar. Ya no basta con colocar un dispositivo “cerca”. Hay que pensar dónde trabaja cada persona, desde qué punto necesita actuar y qué obstáculos pueden aparecer en operación normal, mantenimiento, limpieza o montaje por fases.
Qué aporta el marco español histórico
En España, la base histórica de este criterio viene de mucho antes. La NTP 86 del INSST de 1984 ya establecía que estos dispositivos debían instalarse en máquinas con peligros mecánicos en condiciones normales de trabajo, con la función de interrumpir en caso de peligro fuentes de energía como corriente eléctrica o aire a presión, y exigiendo que la parada fuese lo más rápida posible. También indicaba que el mando debía poder accionarse manualmente, quedar enclavado en posición de abierto y, en máquinas con gran movimiento residual, separarse del paro general para activar un freno de emergencia, como puede consultarse en la NTP 86 del INSST.
Ese detalle histórico sigue siendo útil porque obliga a pensar la función de seguridad más allá del pulsador. Si existe inercia, movimiento residual o una energía que persiste tras abrir el circuito principal, el diseño debe contemplarlo. En otras palabras, el botón puede ser correcto y el sistema seguir siendo insuficiente.
Criterio de cumplimiento: color, visibilidad y acceso son requisitos visibles. El comportamiento seguro tras el accionamiento es el requisito que más se descuida.
Cómo traducir la norma a decisiones de proyecto
En proyectos reales conviene convertir la norma en una lista de comprobación de diseño:
- Ubicación por puesto de mando. Si hay varios puntos de operación, la cobertura debe responder a esa realidad y no a un único plano de taller.
- Acceso rápido y seguro. Un dispositivo técnicamente correcto, pero tapado por una hoja, una canaleta o un carro clínico, deja de cumplir su función práctica.
- Enclavamiento y desbloqueo manual. El rearme debe requerir una acción deliberada. La máquina no puede reinterpretar el desbloqueo como orden de marcha.
- Acción sobre el proceso peligroso. El sistema debe detener o llevar a estado seguro lo que realmente genera el riesgo.
La norma no sustituye la evaluación de riesgos. La completa. Esa es la diferencia entre cumplir una ficha técnica y diseñar una protección que funcione el día de la entrega y también meses después, cuando cambian turnos, recorridos y usos del espacio.
Diseño y ubicación en construcción modular y hospitalaria
La dificultad en modular y hospitalario no está en conocer la norma. Está en mantener la función de seguridad intacta cuando el activo cambia de entorno, se monta por fases o entra en una zona donde la operación no la controla solo personal industrial.
Prefabricación y montaje por fases
En construcción modular, una parte del sistema nace en fábrica y otra se termina en obra. Ese salto complica la parada de emergencia porque lo que era accesible en bancada puede dejar de serlo cuando el módulo se acopla a pasillos técnicos, cerramientos o instalaciones de otro contratista.
Lo que mejor funciona es fijar la lógica de seguridad desde la ingeniería de prefabricación y revisar después tres momentos críticos:
- Salida de fábrica. El dispositivo puede estar bien montado, pero aún no está validado en su posición final.
- Acoplamiento entre módulos. Aparecen nuevas interfaces, cableados de unión y cambios de recorrido.
- Puesta en servicio del conjunto. Hay que verificar qué ocurre cuando varios subsistemas quedan vinculados.
En este tipo de proyectos, también conviene alinear seguridad con implantación arquitectónica y condicionantes urbanísticos. Antes de definir recorridos, zonas técnicas y espacios de maniobra, ayuda revisar el potencial constructivo de tu lote, porque la zonificación y la configuración final del edificio acaban afectando accesos, compartimentaciones y, por tanto, la ubicación real de los dispositivos de seguridad.
Entornos hospitalarios y zonas sensibles
El hospital añade otra capa. Aquí no basta con “ponerlo visible”. Hay que evitar activaciones accidentales por limpieza, carros, puertas, camas técnicas o circulación intensa. A la vez, no se puede alejar tanto que deje de ser operativo.
En salas técnicas, centrales de tratamiento, equipos móviles o instalaciones temporales de ampliación, conviene decidir ubicación según uso real. No según plano ideal. Si el personal de mantenimiento trabaja lateralmente, el pulsador frontal puede llegar tarde. Si un equipo se opera desde varios lados, un único actuador crea un punto ciego.
En hospitalario, el mejor sitio para una parada de emergencia no es el más limpio en plano. Es el que sigue siendo accesible cuando la unidad está en servicio.
También importa el material, el grado de exposición y la estrategia de señalización. En zonas estériles o semicríticas, la selección del componente debe facilitar limpieza y no introducir geometrías que dificulten mantenimiento. En instalaciones temporales, hay que prever desde el inicio qué pasará cuando se retire un módulo, se reubique una máquina o se absorba una unidad provisional dentro del edificio definitivo.

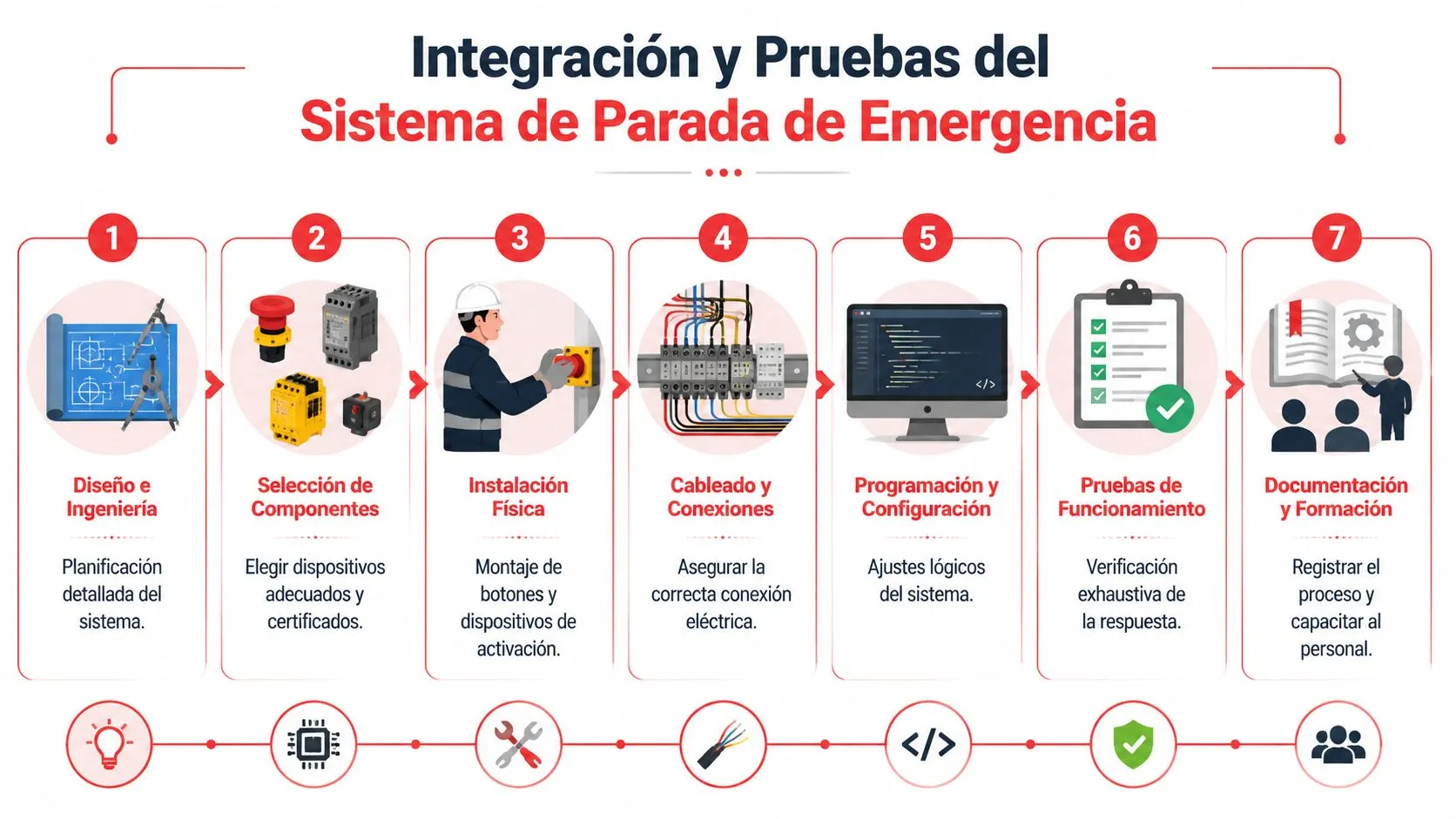

Integración instalación y pruebas del sistema
La mayoría de incidencias serias no nacen en el botón. Nacen en la integración. Un pulsador bien elegido puede quedar anulado por un cableado deficiente, una lógica mal parametrizada o un rearme ambiguo.
Cómo integrarlo sin improvisaciones
La información técnica disponible indica que la implementación y verificación en instalaciones reales suele tratarse de forma insuficiente. Como mínimo, el sistema debería instalarse con Nivel de Rendimiento PLc según EN ISO 13849-1 y conviene probar físicamente la activación, según la guía técnica publicada por Automation24 sobre la Directiva de Máquinas y la parada de emergencia.
Ese punto es decisivo en obras modulares y hospitalarias, donde puede haber múltiples puestos, maquinaria temporal o equipos integrados en recintos con operación continua. Ahí no sirve asumir que “si está cableado, funciona”.
El flujo de trabajo razonable suele seguir este orden:
- Definir la función de seguridad. Qué detiene, qué energías corta y qué estado seguro se exige tras el accionamiento.
- Elegir arquitectura de control. Relé de seguridad, lógica cableada o PLC de seguridad, según complejidad y necesidad de diagnóstico.
- Separar mando y seguridad. La parada de emergencia no debe depender de una lógica de conveniencia operativa.
- Diseñar rearme deliberado. Desbloquear no equivale a volver a producir.
- Documentar causas y efectos. Cada pulsador debe tener un comportamiento previsto, identificable y verificable.
En instalaciones donde además conviven varias señales críticas, merece la pena revisar cómo se coordinan alarmas y seguridad. No cumplen la misma función, pero sí comparten exigencias de fiabilidad, integración y mantenimiento, como ocurre con sistemas de detector de humo wifi en edificios con operación sensible.
Pruebas que sí aportan seguridad real
La prueba útil es física y reproducible. No basta con ver un testigo en pantalla ni con confirmar continuidad eléctrica. Hay que accionar cada dispositivo y validar el efecto real sobre el proceso peligroso.
Un protocolo de verificación competente debería incluir, como mínimo:
- Accionamiento individual de cada punto de parada.
- Comprobación del enclavamiento y del desbloqueo manual.
- Verificación del efecto sobre el equipo. Qué se detiene y qué energía residual permanece.
- Ensayo tras cambios de obra. Muy importante después de mover módulos, cuadros o recorridos.
- Registro documental para mantenimiento, validación y entrega.
Para mostrar este enfoque de forma visual, este vídeo resume bien la lógica de integración y comprobación en sistemas industriales:
Un sistema sin prueba funcional es una intención. No una medida de seguridad validada.
Lo que peor funciona es dejar la verificación para el final de obra, cuando ya hay presión de plazos. En ese momento aparecen puentes temporales no retirados, etiquetas provisionales, dispositivos tapados y rearme confuso entre oficios distintos.
Compra certificación y mantenimiento preventivo
Comprar bien una parada de emergencia significa comprar trazabilidad, compatibilidad y criterio de aplicación. El componente debe ser adecuado al entorno, al cuadro, al modo de instalación y al nivel de seguridad previsto. Si el proveedor solo entrega “un pulsador rojo”, la conversación está incompleta.
Qué revisar antes de comprar
Hay cuatro filtros que conviene aplicar siempre:
- Certificación y documentación. Marcado, fichas técnicas y datos de montaje claros.
- Compatibilidad real. Diámetro de taladro, bloques de contacto, envolvente, reposición y accesorios.
- Adecuación al entorno. Limpieza, humedad, uso intensivo, golpes, tránsito o instalación temporal.
- Continuidad de suministro. En ampliaciones y mantenimiento, poder replicar referencias evita mezclas y errores.
También conviene ordenar desde el inicio la documentación asociada a la instalación, incluidos certificados y legalización cuando proceda, igual que se hace con un certificado de instalación eléctrica en proyectos donde la trazabilidad documental no admite lagunas.
Mantenimiento que evita fallos y paradas innecesarias
La parada de emergencia no se “instala y se olvida”. Requiere inspección visual, limpieza, prueba funcional y revisión tras cualquier modificación del equipo o del entorno. En obras hospitalarias, además, hay que coordinar estas tareas con operación, control de infecciones y ventanas reales de intervención.
El enfoque rentable no es apurar hasta fallo. Es mantener la función segura disponible y evitar tanto la no actuación como los disparos no deseados. En seguridad industrial, eso siempre sale mejor que corregir deprisa cuando el sistema ya está en servicio.
Si estás definiendo sistemas de seguridad para obra modular, ampliaciones hospitalarias o instalaciones técnicas con alta exigencia de cumplimiento, Mobel Suministros S.L. puede ayudarte a coordinar suministro, homologación de producto y criterio técnico de compra para que la parada de emergencia no se resuelva como un simple componente, sino como parte fiable del sistema completo.
