Si ahora mismo estás cerrando mediciones, validando fichas técnicas o intentando desbloquear una compra para una ampliación hospitalaria o una implantación modular, hay un error muy habitual: tratar la señal de salida como un consumible menor. En obra real no lo es. Afecta a cumplimiento, a coordinación entre oficios, a la inspección final y, sobre todo, a que una evacuación funcione cuando falla la iluminación normal.
Ese problema suele aparecer tarde. El proyecto avanza, las particiones cambian, se mueve una puerta, aparece un pasillo técnico nuevo y alguien pide “las señales de salida” como si todas fueran equivalentes. No lo son. En entornos de alta ocupación y geometrías cambiantes, especificar bien la señalización evita compras erróneas, retrabajos y decisiones improvisadas en puesta en marcha.
Tabla de Contenidos
- Por qué una señal de salida es más que un simple cartel
- El marco normativo de la señal de salida en España
- Tipos de señales de salida y sus aplicaciones técnicas
- Criterios esenciales de ubicación y visibilidad
- Guía de instalación y mantenimiento periódico obligatorio
- Checklist de especificación para compras profesionales
- Integración estratégica en proyectos modulares y hospitalarios
Por qué una señal de salida es más que un simple cartel
En un hospital, un corte eléctrico no genera solo oscuridad. Genera duda. Personal nuevo, visitantes, proveedores, pacientes ambulatorios y equipos de mantenimiento intentan orientarse a la vez. En ese momento, la señal de salida deja de ser un requisito gráfico y pasa a ser infraestructura crítica.
Eso explica por qué la señalización de evacuación no nació como un detalle decorativo del edificio. Según NFPA Journal en español sobre la evolución de la señalización dinámica de salida, la señalización de salida lleva «casi un siglo» siendo fundamental para la seguridad en edificios y la protección de vidas. Esa continuidad histórica importa porque muestra algo muy práctico: el mercado de la construcción no la consolidó por estética, sino porque ordena evacuaciones y reduce ambigüedad.
El fallo habitual en obra
Cuando una señal se elige tarde, suele pasar una de estas tres cosas:
- Se compra por apariencia. Se elige la placa que “parece correcta”, sin validar si el pictograma, el formato o el uso previsto encajan con el recorrido real.
- Se instala donde cabe. El montador la coloca donde no molesta a otros oficios, no donde mejor guía.
- Se revisa por unidad, no por sistema. Cada señal puede estar bien, pero el recorrido completo no funciona.
Una señal correcta en catálogo puede ser una señal inútil en pasillo si no responde a la geometría real del edificio.
No es lo mismo salida que advertencia
En proyectos complejos conviven señalética de circulación, advertencias técnicas, carteles provisionales de obra y señalización de evacuación. Mezclar categorías es una fuente clásica de errores. La señal de salida tiene una función concreta: conducir a las personas por una ruta de evacuación comprensible y continua.
Por eso, en prescripción técnica conviene tratarla como se trata una puerta cortafuego o un bloque autónomo. No se compra “un cartel”. Se define un elemento de seguridad con función, ubicación, legibilidad y mantenimiento. Esa forma de pensar cambia la calidad del proyecto y también la calidad de la compra.

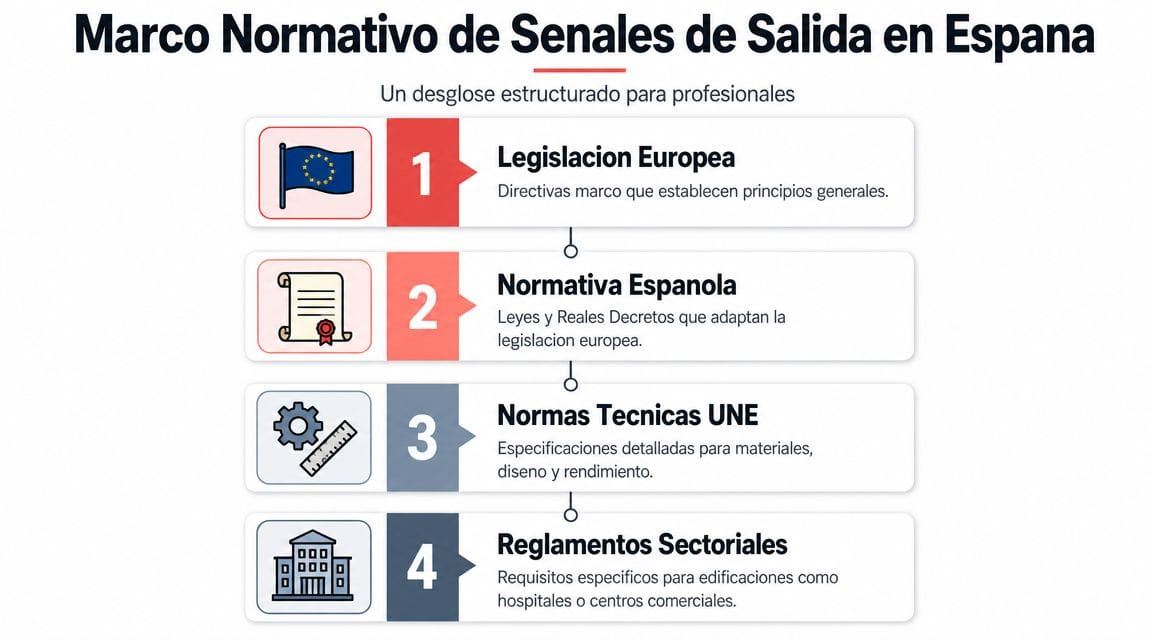

El marco normativo de la señal de salida en España
En una recepción hospitalaria abierta al público o en un módulo sanitario montado por fases, la señal de salida suele entrar en discusión demasiado tarde. El problema aparece en la revisión final, cuando compras ya ha cerrado pedidos, instalación ha fijado soportes y el equipo de puesta en marcha detecta que el texto, el pictograma o la aplicación real no coinciden con la función de evacuación prevista.
Qué exige realmente la norma
En España, la señalización de evacuación no se resuelve por criterio gráfico ni por costumbre de proveedor. Se resuelve dentro de un marco reglamentario que condiciona texto, uso y correspondencia con el recorrido de salida. La referencia que conviene fijar desde el inicio es la NTP 888 del INSST sobre señalización de seguridad y salud en el trabajo, porque ordena de forma práctica cómo interpretar en obra el Real Decreto 485/1997.
El criterio de fondo es claro. Deben señalizarse las vías de evacuación, las puertas que formen parte del recorrido y la dirección que lleva hasta el exterior o hasta una zona segura. También conviene respetar una diferencia que en expediente parece menor, pero en suministro genera muchos errores: «SALIDA» identifica la salida ordinaria del recorrido de evacuación, mientras que «Salida de emergencia» debe reservarse para una salida prevista solo para ese uso.
Ese detalle afecta a la compra. Si el pliego no distingue ambos supuestos, el proveedor puede ofertar referencias genéricas, el instalador puede colocar unidades correctas desde catálogo pero incorrectas para el uso real y el cierre documental queda expuesto a observaciones evitables.
La NTP 888 también recoge una excepción para recintos pequeños, visibles y con ocupantes familiarizados con el entorno. En hospitales, edificios industrializados y ampliaciones por fases, conviene aplicar esa excepción con cautela. Un espacio reducido puede seguir teniendo rotación de personal, contratas externas, pacientes o usuarios ocasionales. En esos casos, la familiaridad con el edificio no debe darse por supuesta.
Qué debe pedir compras al proveedor
Compras no necesita reproducir el trabajo del proyectista. Sí debe cerrar el pedido con criterios verificables para evitar sustituciones ambiguas, retrasos de replanteo y discusiones al recepcionar material. En la práctica, conviene pedir:
- Referencia exacta del producto y su uso previsto. La oferta debe distinguir si la señal está destinada a salida general, salida de emergencia, cambio de dirección o confirmación de recorrido.
- Declaración de conformidad y normas aplicables. No basta una mención comercial a que “cumple normativa”.
- Ficha técnica completa. Debe incluir dimensiones, materiales, comportamiento fotoluminiscente o eléctrico, sistema de fijación y condiciones de instalación.
- Identificación trazable del fabricante o importador. Ese dato simplifica reposiciones, auditorías internas y validación en mantenimiento.
- Compatibilidad con el soporte real de obra. Paramento, suspensión, banderola, paso de instalaciones y altura libre condicionan la referencia válida.
En soluciones luminosas, o cuando la señal se integra con alimentación eléctrica y documentación de instalación, esa trazabilidad debe coordinarse con el expediente técnico del edificio. Puede incluir, según el alcance, el certificado de instalación eléctrica de la actuación, junto con los documentos de recepción y las fichas de los equipos asociados.
Un criterio de trabajo funciona bien en proyectos exigentes. Si una señal no puede identificarse, justificarse y reponerse sin rehacer la discusión técnica, la especificación de compra aún no está cerrada.

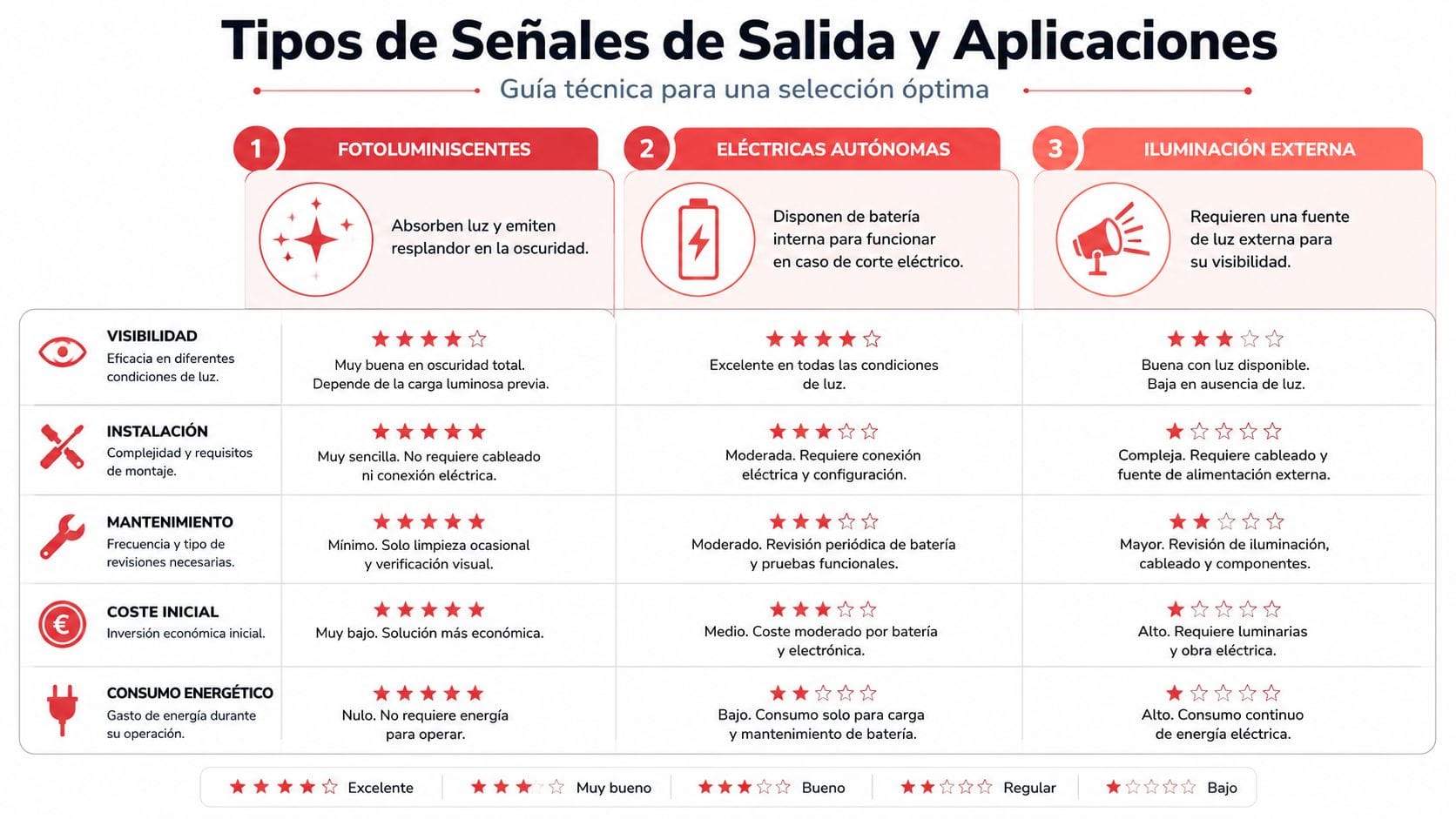

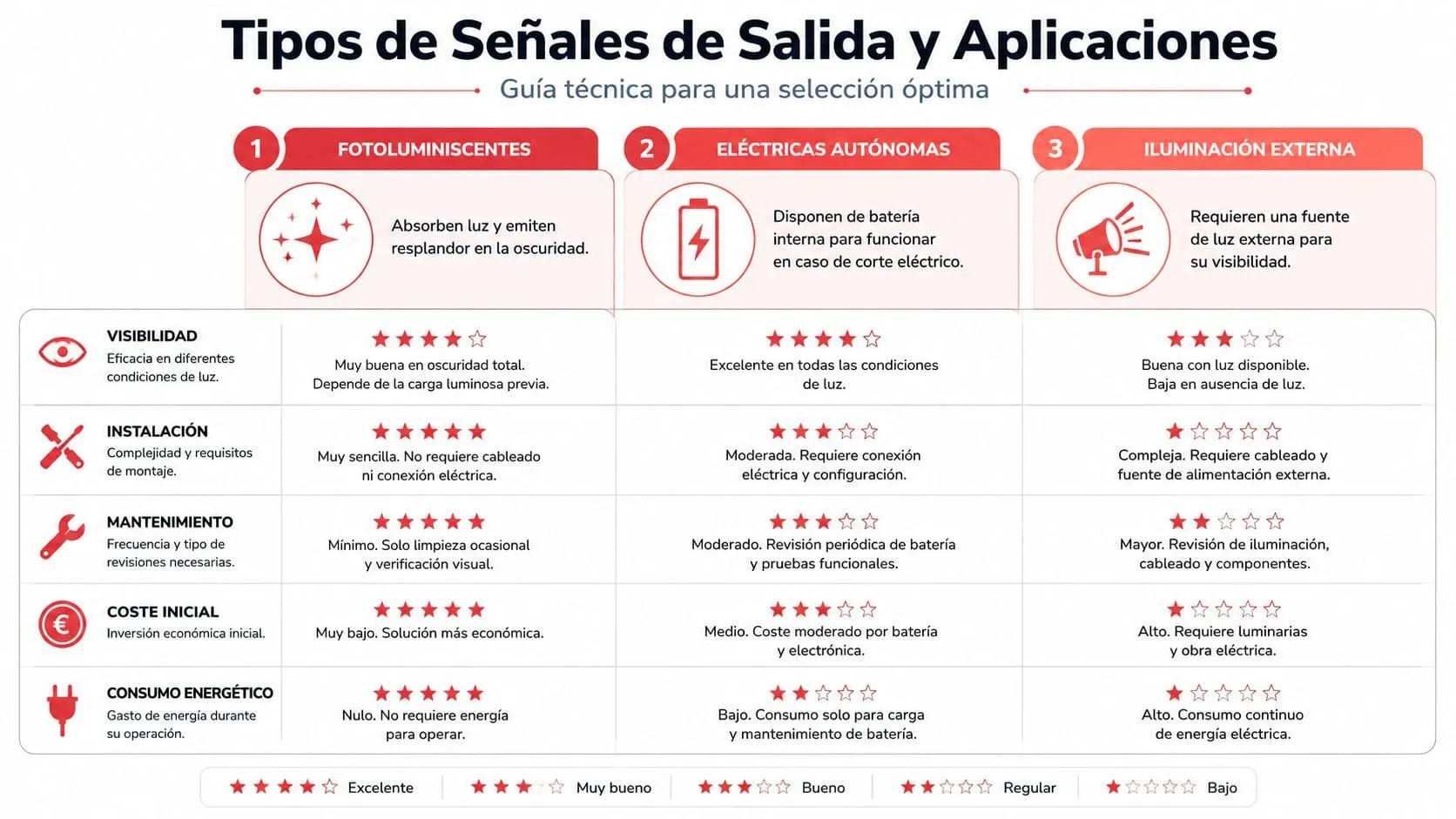

Tipos de señales de salida y sus aplicaciones técnicas
Elegir tipo de señal no va solo de presupuesto. Va de cómo se comporta esa solución cuando el edificio está ocupado, cuando se apaga la luz, cuando cambia una tabiquería o cuando mantenimiento tiene que verificar el sistema sin desmontar media obra.
Las familias más habituales en proyecto son las fotoluminiscentes, las eléctricas autónomas y las soluciones con iluminación externa. Cada una responde bien en un contexto distinto y falla cuando se usa fuera de ese contexto.
Dónde funciona cada solución
La señal fotoluminiscente tiene una ventaja evidente. Simplifica instalación y reduce dependencia de alimentación propia. En proyectos modulares, eso puede ahorrar coordinación entre oficios si el recorrido está bien iluminado en condiciones normales y si se ha validado la estrategia de carga luminosa.
La señal eléctrica autónoma juega mejor en zonas donde no conviene confiar la visibilidad a la carga previa del material. Pasillos interiores, cambios de sector, áreas con tránsito continuo o recorridos donde la lectura debe ser muy clara durante un corte de suministro suelen justificarla mejor.
La solución con iluminación externa puede encajar en entornos donde ya existe un diseño de alumbrado bien resuelto y estable. Su punto débil aparece cuando esa iluminación no está garantizada o cambia con la explotación del edificio.
Antes de la tabla, este vídeo ayuda a visualizar cómo se integran señalización y evacuación en condiciones reales:
Comparativa de Tipos de Señales de Salida
| Tipo de Señal | Ventajas Principales | Desventajas / Requisitos | Uso Ideal en Proyectos |
|---|---|---|---|
| Fotoluminiscente | Instalación simple, sin alimentación propia, mantenimiento más directo | Depende de una carga luminosa adecuada y de que la señal siga siendo visible en el recorrido | Módulos, zonas de paso claras, recorridos estables y bien controlados |
| Eléctrica Autónoma | Visibilidad más robusta en fallo de iluminación normal, lectura constante | Requiere integración eléctrica, revisión funcional y coordinación con instaladores | Hospitales, pasillos interiores, salidas críticas, cruces y cambios de dirección |
| Iluminación Externa | Puede integrarse con el diseño general del edificio | Su rendimiento depende de una fuente externa que debe mantenerse operativa y bien enfocada | Espacios con alumbrado estable y recorridos poco variables |
En compras B2B, la peor decisión no suele ser la solución “cara”. Suele ser la solución técnicamente insuficiente que obliga a sustituir, duplicar o corregir en final de obra.

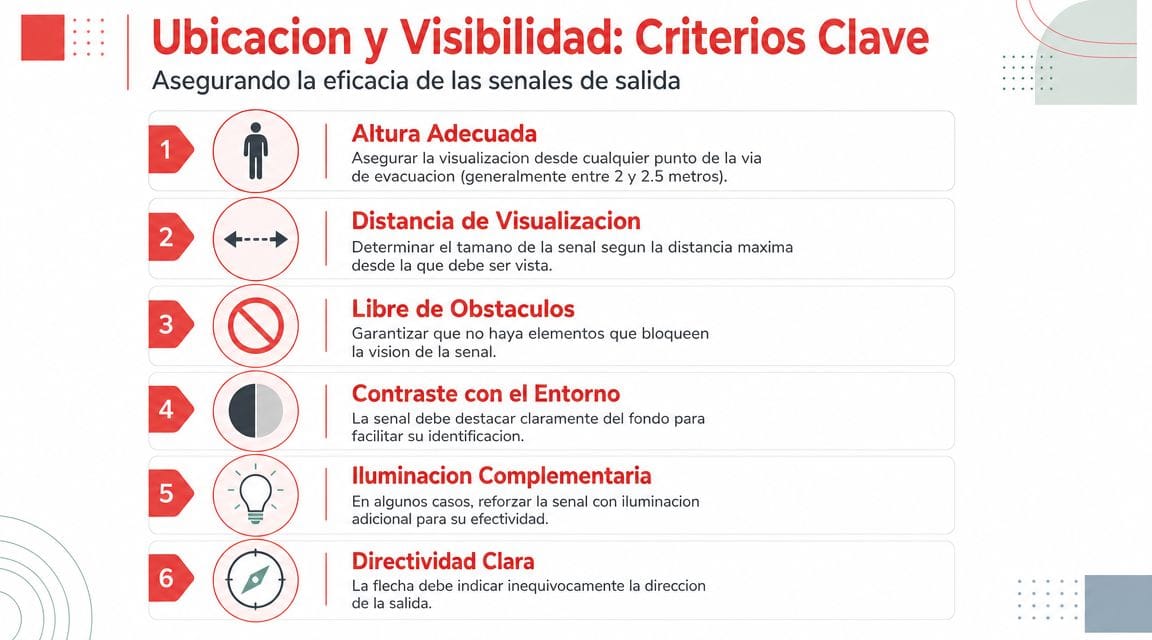

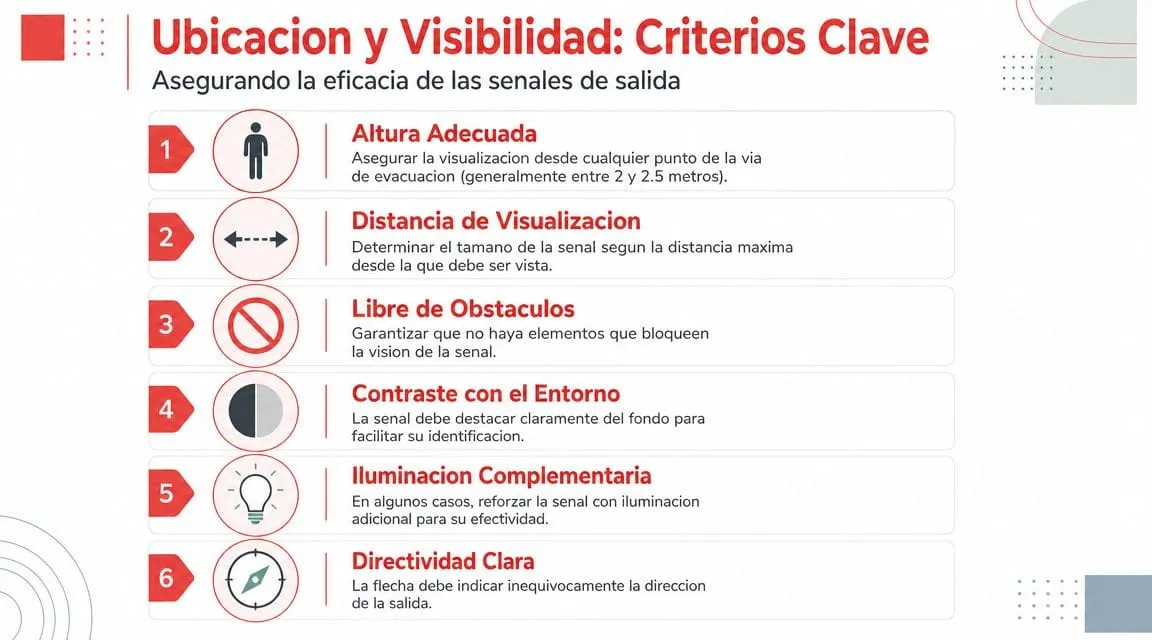

Criterios esenciales de ubicación y visibilidad
En una planta hospitalaria en servicio o en un conjunto modular que cambia durante la obra, la señal de salida suele fallar por implantación, no por catálogo. El producto puede ser correcto y seguir generando una no conformidad si queda fuera del cono visual, compite con otros elementos o obliga al usuario a interpretar demasiado en un punto de decisión.
La ruta importa más que la placa aislada
La Guía Técnica del INSST sobre señalización de seguridad y salud en el trabajo remite a la familia UNE-EN ISO 7010 para las señales de emergencia. Eso unifica el pictograma y reduce errores de interpretación, pero en proyecto ejecutivo la decisión relevante es otra: si la secuencia completa de señales permite leer el recorrido sin vacíos.
Ese punto afecta de forma directa a compras y a obra. Si la especificación se limita a “señal homologada” y no fija criterios de ubicación, el instalador resolverá por conveniencia de montaje y el resultado será irregular entre zonas, fases o módulos. En edificios complejos, esa falta de criterio común termina en reposiciones, cambios de posición y revisiones de final de obra que podrían haberse evitado.
La verificación útil se hace sobre el recorrido real, no sobre el plano limpio.
Durante el replanteo conviene exigir, como mínimo, estos criterios:
- Línea visual libre. La señal debe leerse sin interferencias de hojas de puerta, equipos, falsos techos, banderolas, vinilos o cartelería temporal.
- Indicación de dirección sin ambigüedad. En cruces, giros y puertas intermedias, la flecha tiene que confirmar la decisión correcta al primer golpe de vista.
- Continuidad entre referencias. El ocupante debe identificar la siguiente señal antes de perder la anterior, especialmente en pasillos largos y conexiones entre módulos.
- Consistencia de criterio. Altura, orientación y lógica de colocación deben mantenerse entre tramos para que la lectura del edificio sea previsible.
- Adecuación al entorno. En zonas con limpieza frecuente, humedad o exigencias sanitarias, también conviene revisar el grado de protección de luminarias y equipos asociados. Aquí ayuda esta guía sobre qué implica un grado de protección IP44 en entornos interiores exigentes.
El requisito que suele quedar fuera del pedido
En señalización fotoluminiscente, el error habitual aparece antes de instalar. Se compra la placa correcta, se fija en obra y nadie confirma si el punto de montaje recibe la carga luminosa necesaria durante la explotación normal del edificio.
Como recoge la Guía Técnica del INSST al remitir a la documentación técnica aplicable en señalización fotoluminiscente, según UNE 23035 la excitación mínima permanente para un funcionamiento correcto es de 25 lux. Para un equipo de compras, ese dato no es menor. Obliga a pedir al proveedor la información técnica adecuada y obliga a obra o a puesta en marcha a verificar que la hipótesis de diseño se cumple en el entorno real.
Si esa carga no está garantizada, la decisión correcta no es mantener la especificación por inercia. Conviene cambiar de solución, reforzar la iluminación o redefinir la ubicación. En hospitales y construcciones modulares, donde los usos cambian y aparecen particiones, mamparas o equipos nuevos, esta comprobación evita una de las incidencias más repetidas en recepción.
Una señal fotoluminiscente sin carga suficiente puede estar bien comprada y mal especificada para el uso real. El coste aparece después, en correcciones, retrasos de entrega y riesgo operativo.
Guía de instalación y mantenimiento periódico obligatorio
La instalación de la señal de salida suele parecer sencilla hasta que entra en contacto con la realidad de obra. Techos registrables, cambios de tabiquería, premarcos que invaden visibilidad, canalizaciones de última hora y cronogramas apretados convierten una tarea simple en una fuente de no conformidades si nadie la gobierna.
Instalación sin errores evitables
En señales eléctricas, el error clásico es tratarlas como un accesorio cualquiera de alumbrado. No lo son. Requieren una integración clara con la instalación correspondiente, una verificación funcional y una entrega documental coherente con el resto de sistemas de seguridad.
En señales fotoluminiscentes, el fallo habitual aparece antes del montaje. Se fija el producto y se da por cerrado sin revisar si el entorno real mantiene visibilidad, contraste y carga luminosa suficientes. También se descuida la orientación en cruces y puertas intermedias, que es donde más dudas aparecen en evacuación.
Para reducir incidencias, conviene implantar una secuencia simple:
- Replantear sobre recorrido ejecutado. No sobre plano teórico.
- Validar obstáculos reales. Puertas abiertas, equipos móviles, falsos techos, vinilos y mobiliario.
- Comprobar legibilidad desde aproximación. No solo de frente, también en ángulos de llegada.
- Registrar modelo y ubicación. Ese registro ahorra tiempo en mantenimiento y en auditoría.
Mantenimiento con trazabilidad
La señalización de evacuación no se mantiene sola. Hay que inspeccionar fijaciones, suciedad, golpes, decoloración, sustituciones improvisadas y cualquier cambio de uso de la zona que afecte al recorrido.
En práctica de mantenimiento, un buen registro vale más que una memoria genérica. Si una unidad se sustituye, debe quedar constancia del modelo, de la razón del cambio y de la compatibilidad con el sistema implantado. Eso importa especialmente en edificios sanitarios, donde los cambios operativos son constantes.
También conviene verificar si el entorno de instalación sigue siendo adecuado. En áreas húmedas, de lavado o expuestas a salpicaduras y limpieza frecuente, la elección del equipo y su protección deben revisarse con criterios técnicos. Si el personal de mantenimiento necesita aclarar grados de protección en este tipo de entornos, una referencia útil es esta guía sobre qué es IP44, porque ayuda a evitar errores de selección en zonas donde la resistencia ambiental sí condiciona la durabilidad.
Mantener no es limpiar placas. Mantener es comprobar que la señal sigue guiando como guiaba el día de la entrega.

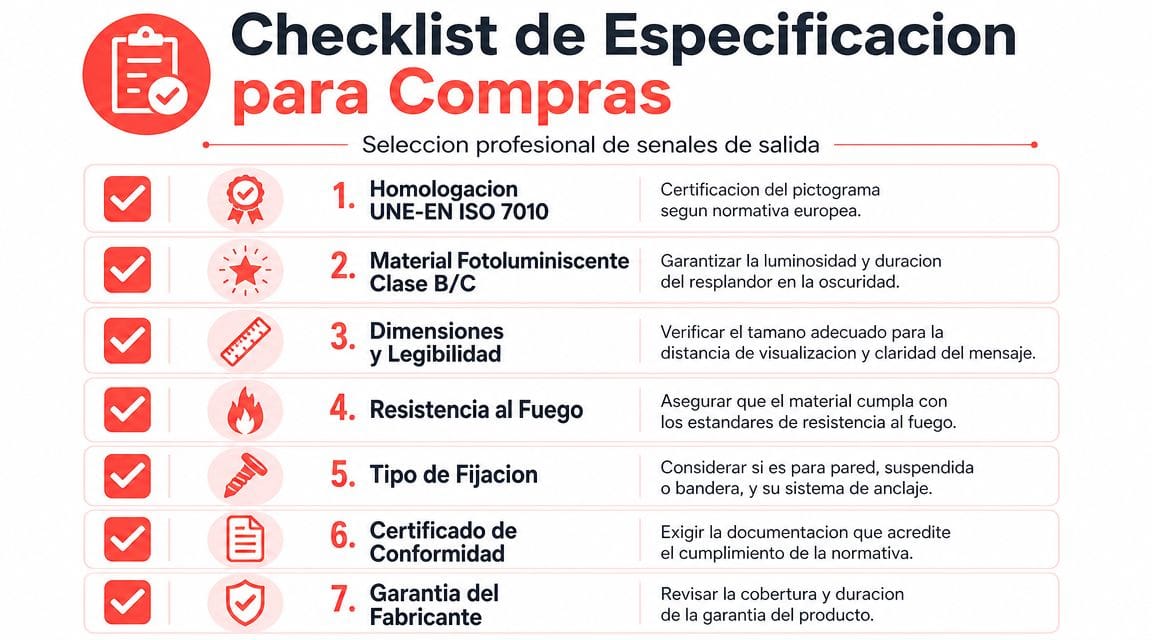

Checklist de especificación para compras profesionales
Cuando la orden de compra dice solo “señal de salida”, el proveedor interpreta, el instalador adapta y la dirección facultativa corrige al final. Ese circuito sale caro. La especificación tiene que cerrar la ambigüedad antes de pedir oferta.
Qué debe entrar en la orden de compra
Una ficha técnica comercial alineada con el marco español puede aportar datos muy útiles para redactar esa compra. Por ejemplo, una señal de salida fotoluminiscente clase B con referencia a UNE 23035-4:2003 y al CTE indica formato 320 × 160 mm, material PVC de 0,7 mm, alcance visual hasta 10 metros y capacidad lumínica de hasta 150 mcd. Eso permite comprar con criterio, no por foto de catálogo.
Una orden de compra profesional debería concretar, como mínimo:
- Formato exacto. Si necesitas 320 × 160 mm, debe aparecer así, no como “tamaño estándar”.
- Material definido. PVC de 0,7 mm no equivale a cualquier soporte plástico.
- Norma de referencia. Si el fabricante declara UNE 23035-4:2003 y conformidad con el CTE, esa documentación debe acompañar la oferta.
- Prestación visible para uso real. Un alcance visual hasta 10 metros afecta directamente a la separación y a la posición de la señal en pasillos.
- Dato lumínico declarado. Una capacidad lumínica de hasta 150 mcd no es un adorno comercial. Es un criterio de comportamiento del producto.
Lo barato sale caro cuando la especificación es ambigua
En evacuaciones complejas, el problema no suele ser escoger entre una placa “buena” y una “mala”. El problema es comprar una unidad correcta fuera de contexto. En ampliaciones hospitalarias y obra modular, la continuidad del recorrido y la consistencia entre tramos pesan más que el precio unitario aislado.
Eso obliga a comprar por sistema. Conviene pedir al proveedor trazabilidad, homogeneidad entre lotes, estabilidad de suministro y claridad documental. Si una misma fase de obra mezcla señales con pictogramas, soportes o niveles de prestación distintos, la evacuación se vuelve menos intuitiva y el mantenimiento más confuso.
Una especificación sólida debería cerrar estas preguntas antes de adjudicar:
- ¿Qué modelo exacto se suministra y con qué documentación?
- ¿Se mantiene el mismo criterio en todas las áreas del proyecto?
- ¿La solución elegida sirve para el recorrido real o solo para una pared concreta?
- ¿Hay reposición y equivalencia garantizadas durante la vida de la obra y su explotación?
Integración estratégica en proyectos modulares y hospitalarios
En un edificio convencional ya hay suficientes variables. En un hospital o en una implantación modular, esas variables se multiplican. Cambian sectores, circulaciones, usos temporales, accesos de personal y fases de obra. La señal de salida no puede decidirse al final porque llega tarde a demasiadas decisiones anteriores.
Decidir antes de fabricar o montar
En construcción modular, la señalización debería entrar en la definición del módulo y de sus uniones, no en el remate final. Si el ensamblaje altera recorridos o crea giros entre piezas, la señalización tiene que acompañar ese diseño desde origen. Para eso ayuda trabajar sobre documentación espacial clara, y recursos como estos floor plans for commercial properties pueden servir para ordenar recorridos, puntos de decisión y visibilidad antes de fabricar o montar.
En hospitalario, el problema es aún más sensible. Hay zonas donde el flujo no es lineal y donde una evacuación puede depender de decisiones progresivas, no de una única puerta final. Ahí la consistencia del recorrido importa más que la presencia aislada de una placa.
La referencia práctica más útil en este tipo de entornos es aceptar que no siempre basta con una solución genérica. La documentación técnica disponible deja una cuestión abierta y muy real: cuándo una señal fotoluminiscente “Clase A” sigue siendo suficiente en escenarios complejos. En ese contexto, la documentación de ADIF Alta Velocidad sobre criterios aplicables en evacuaciones complejas refuerza una idea clave. En evacuaciones complejas, la consistencia del recorrido y la redundancia suelen importar más que el formato aislado de una placa.
La compra correcta reduce riesgo de proyecto
Esa es la lectura B2B más útil. La señalización de salida no debería comprarse solo por cumplimiento formal. Debe integrarse en la estrategia de suministro del proyecto, igual que se integran materiales clínicamente adecuados, soluciones de instalación y requisitos de explotación. En entornos sanitarios y modulares, esa lógica conecta bien con criterios más amplios de selección de producto y homologación, como los que se revisan en esta guía sobre materiales con certificación sanitaria para construcción hospitalaria y modular.
Si la especificación es precisa, la compra es trazable y la implantación se revisa como sistema, la señal de salida deja de ser un detalle administrativo. Pasa a ser lo que siempre ha debido ser: una pieza de seguridad, de coordinación y de control de riesgo de proyecto.
