El problema suele aparecer cuando la obra ya va justa de plazo. Falta cerrar derivaciones interiores, el equipo de instalación pide material “estándar”, compras lanza el pedido con una referencia genérica y, cuando el palé llega a obra, el codo no encaja con la herramienta disponible o no corresponde al sistema previsto en proyecto. El retraso no lo causa una gran partida. Lo causa una pieza pequeña mal prescrita.
En proyectos modulares, hospitalarios o terciarios, el Codo multicapa 20 no es un accesorio menor. Decide cómo se ejecuta un cambio de dirección, qué herramienta entra en juego, qué margen de error tiene el instalador y qué riesgo de fuga se traslada a la fase de pruebas. También condiciona compras, reposiciones, stock de seguridad y homogeneidad entre lotes.
Cuando esta pieza se elige bien, la instalación gana continuidad. Cuando se elige mal, aparecen retrabajos, sustituciones de última hora y discusiones evitables entre oficina técnica, jefe de obra e instaladora.
Tabla de contenido
- El Codo Multicapa 20 en Proyectos Profesionales
- Anatomía Técnica y Marco Normativo Esencial
- Tipos de Unión y Compatibilidad de Sistemas
- Cómo Seleccionar el Codo Adecuado para Agua y Calefacción
- Guía de Instalación y Buenas Prácticas
- Diagnóstico y Solución de Fallos Comunes en Obra
- Especificaciones para Prescripción y Compra Profesional
El Codo Multicapa 20 en Proyectos Profesionales
En una ampliación hospitalaria, lo normal es que nadie hable del codo hasta que falla el suministro o la compatibilidad. Sobre plano, parece una compra sencilla. En obra, no lo es. Si el cambio de dirección afecta a varias habitaciones técnicas, baños seriados o módulos repetitivos, un error en esa referencia multiplica el problema en toda la producción.
El Codo multicapa 20 está en el punto donde se cruzan cuatro decisiones. La prescripción técnica, la herramienta disponible, el ritmo de montaje y la reposición en obra. Si una de esas cuatro no cuadra, el coste real deja de estar en el precio unitario y pasa a estar en la pérdida de continuidad.
Un componente pequeño con impacto grande
He visto compras cerradas con la descripción “codo 20 multicapa” y nada más. Esa redacción sirve para pedir precio rápido, pero no sirve para ejecutar con seguridad. Falta definir si es prensado o compresión, el material, la compatibilidad de sistema y el contexto de uso.
Un codo mal elegido no suele romper el presupuesto por sí solo. Lo rompe por acumulación de incidencias, desplazamientos y horas improductivas.
En entornos industriales o sanitarios, además, la exigencia cambia. No basta con que “valga”. Tiene que integrarse bien con el resto del sistema, permitir trazabilidad razonable y reducir la probabilidad de correcciones después del cierre de tabiquería o del paso de acabados.
Dónde afecta de verdad
La pieza influye en tres frentes muy concretos:
- Plazo de ejecución. Si el sistema es compatible con herramienta y procedimiento de montaje, el equipo instala con ritmo constante.
- Coste total. El ahorro aparente de una referencia ambigua desaparece cuando hay que reponer material o rehacer puntos.
- Fiabilidad final. Cada codo suma una posibilidad de incidencia. Cuantos más puntos repetidos tenga la obra, más importa acertar desde la compra inicial.
Por eso conviene tratar el Codo multicapa 20 como una decisión de sistema, no como una línea más del pedido.
Anatomía Técnica y Marco Normativo Esencial
El codo correcto se reconoce antes de abrir la caja. No por marketing, sino por cómo está construido y por lo que declara su ficha. En el mercado español, el codo multicapa 20 mm a 90° suele fabricarse en latón CW617N, declararse conforme a UNE-EN ISO 21003 y ofrecer variantes con doble junta tórica para reforzar la estanqueidad. Además, una ficha técnica de distribución en España sitúa la tubería asociada en 20 x 2,0 mm como dimensión estándar del sistema, tal como recoge la tarifa técnica de EGB Multicapa.
Qué debe tener un codo fiable
El latón CW617N no aparece en ficha por casualidad. En instalación real interesa porque aporta consistencia mecánica y una base conocida para racores sometidos a apriete, manipulación en obra y servicio continuado. Si el proyecto va a convivir con ciclos térmicos, vibraciones o un ritmo alto de uso, el material deja de ser un detalle y pasa a ser un criterio de selección.
La doble junta tórica también merece atención. No convierte un mal montaje en uno bueno, pero sí añade un refuerzo de estanqueidad que ayuda a reducir el riesgo de microfugas cuando el sistema trabaja en condiciones exigentes. Esto importa especialmente en rehabilitación, en salas técnicas y en zonas donde una fuga pequeña puede pasar desapercibida hasta que ya ha afectado acabados o aislamiento.
Regla práctica: si la ficha no identifica claramente material, norma y geometría de sistema, compras aún no tiene una referencia cerrada.
Cómo leer la ficha sin perder tiempo
Hay cuatro datos que conviene verificar siempre:
- Norma declarada. La UNE-EN ISO 21003 es la referencia de desempeño para sistemas de tubería multicapa en agua caliente y fría, calefacción y servicios auxiliares.
- Material del cuerpo. Si la ficha indica CW617N, ya hay una base clara para homologar.
- Dimensión del sistema. El dato 20 x 2,0 mm evita compras incompatibles con el tubo real de obra.
- Tipo de sellado. La presencia de junta u O-ring debe estar bien definida.
Cuando el proyecto incluye derivaciones seriadas, merece la pena cotejar el codo con el tubo multicapa de 20 mm que se haya prescrito o que esté ya aprobado para la obra. Muchas incidencias no nacen en el accesorio aislado, sino en una combinación mal revisada entre tubo, racor y herramienta.
Una buena ficha no solo describe el producto. Permite a oficina técnica, instaladora y compras hablar del mismo componente sin interpretar cada uno algo distinto.
Tipos de Unión y Compatibilidad de Sistemas
Aquí es donde más errores se concentran. No porque el Codo multicapa 20 sea complejo, sino porque demasiadas compras se cierran por diámetro y ángulo, dejando fuera el método de unión. El resultado típico es una referencia “correcta” sobre papel que no sirve con la mordaza que realmente está en obra.
En el mercado español aparecen variantes para perfiles U/Rfz, H, TH y sistemas multi-apriete, y algunos distribuidores especifican esa compatibilidad de forma expresa. Esa falta de precisión suele generar errores de compra en proyectos modulares y hospitalarios, como se observa en la información comercial de Brico Depôt sobre codo multicapa press Ø20 x 2,0.
Prensado cuando manda la repetibilidad
El sistema press-fitting encaja bien cuando se busca una ejecución homogénea, rápida y con poca variación entre operarios. En obra repetitiva funciona especialmente bien porque estandariza el gesto de montaje y reduce la dependencia del “oficio interpretado” en cada punto.
Su debilidad no está en el sistema en sí, sino en la compatibilidad. Si el perfil del racor no corresponde con la mordaza disponible, el instalador puede llegar a hacer una unión aparentemente válida que en realidad no responde como debe. Ese error es caro porque no siempre se detecta en el momento.
Compresión cuando prima la intervención directa
El codo de compresión tiene sentido cuando se necesita un montaje directo, accesible y con menos dependencia de máquina de prensado. También resulta útil en intervenciones puntuales, remates o entornos donde el equipo trabaja con stock más corto de herramienta.
Su principal riesgo está en el apriete. Un exceso puede castigar componentes del conjunto. Un defecto deja la unión sin el cierre esperado. Por eso conviene reservarlo a escenarios donde el acceso y el control manual estén realmente justificados.
| Criterio | Sistema Press-Fitting | Sistema de Compresión |
|---|---|---|
| Velocidad de montaje | Alto ritmo en instalaciones repetitivas | Adecuado en puntos aislados o ajustes |
| Herramienta necesaria | Prensa y mordaza compatible con el perfil del racor | Herramienta manual de apriete |
| Riesgo habitual | Error de compatibilidad entre perfil y mordaza | Apriete insuficiente o excesivo |
| Uniformidad entre operarios | Más fácil de repetir | Depende más de la ejecución individual |
| Uso recomendable | Obra seriada, plazos ajustados, muchos puntos | Reparación, intervención puntual, accesibilidad directa |
Si el proveedor no confirma el perfil de prensado y el equipo de obra no confirma la mordaza disponible, la compra aún está incompleta.
Qué pedir antes de validar un lote
Antes de lanzar un pedido, conviene cerrar estas comprobaciones con una sola cadena de correos o una sola acta interna:
- Perfil confirmado. U, TH, H o el sistema que corresponda.
- Tipo de unión cerrado. Press o compresión, sin descripciones mixtas.
- Compatibilidad con el tubo aprobado. No basta con “multicapa 20”.
- Herramienta real de obra. La que está en el tajo, no la que “se podría conseguir”.
Con esa disciplina, la incidencia baja mucho más que con cualquier discusión posterior sobre marcas o precios.
Cómo Seleccionar el Codo Adecuado para Agua y Calefacción
Elegir bien no consiste en pedir el mismo codo para todo. Agua fría, ACS y calefacción comparten geometría, pero no castigan igual al sistema. Cuando hay muchos cambios de dirección, el comportamiento hidráulico del accesorio importa más de lo que suele reflejar una medición rápida en obra.
En versión prensada, el Codo multicapa 20 se integra en sistemas PEX-AL-PEX y PERT-AL-PERT mediante press-fitting. Esta técnica reduce pérdidas de carga frente a accesorios de latón por su muy baja rugosidad interna, mejora el comportamiento hidráulico en tramos con numerosos cambios de dirección y aporta resistencia química relevante en circuitos con agua tratada o aditivos, según la ficha comercial de Briaqua para este tipo de accesorio.
Agua fría y ACS
En agua fría potable, la prioridad suele estar en la fiabilidad de la unión, la limpieza del montaje y la compatibilidad completa con el sistema instalado. No conviene improvisar mezclas entre familias de producto aunque el diámetro parezca coincidir.
En ACS, además, aparecen las dilataciones, la repetición de ciclos térmicos y un uso más exigente del conjunto. Aquí interesa que el codo mantenga un comportamiento estable en cambios de temperatura y que la unión no dependa de tolerancias “aceptables” pero poco consistentes.
Calefacción y circuitos con tratamiento
En calefacción, la selección debe mirar el circuito completo. Si el sistema trabaja con agua tratada o con aditivos, la resistencia química del accesorio ya no es secundaria. Un codo válido en agua sanitaria puede quedarse corto si el circuito exige más compatibilidad con el medio.
También conviene pensar en la hidráulica del trazado. En salas técnicas, colectores y recorridos con varios desvíos, un accesorio que ayude a conservar buen paso interior reduce problemas de caudal útil y desequilibrios en la distribución.
- Para redes interiores de agua. Priorice compatibilidad de sistema y calidad de unión.
- Para ACS con uso intensivo. Valore especialmente estabilidad frente a ciclos térmicos.
- Para calefacción. Revise resistencia química y comportamiento en trazados con varios cambios de dirección.
La elección correcta no suele venir de pedir “el mejor codo”, sino el que responde mejor al régimen de trabajo real del circuito.
Guía de Instalación y Buenas Prácticas
La evolución del mercado español ha llevado al reemplazo progresivo de soluciones metálicas tradicionales por sistemas multicapa más rápidos de instalar y más uniformes en calidad. La coexistencia de versiones de prensado y compresión muestra una transición madura en la que el montaje rápido, controlable y repetible resulta especialmente valioso en obras con plazos ajustados, tal como describe Briaqua en su línea de accesorios multicapa.
La diferencia entre una instalación que pasa pruebas a la primera y otra que obliga a revisar puntos no suele estar en el catálogo. Está en la rutina de montaje. Conviene tratar cada unión como un proceso de control, no como un gesto automático.

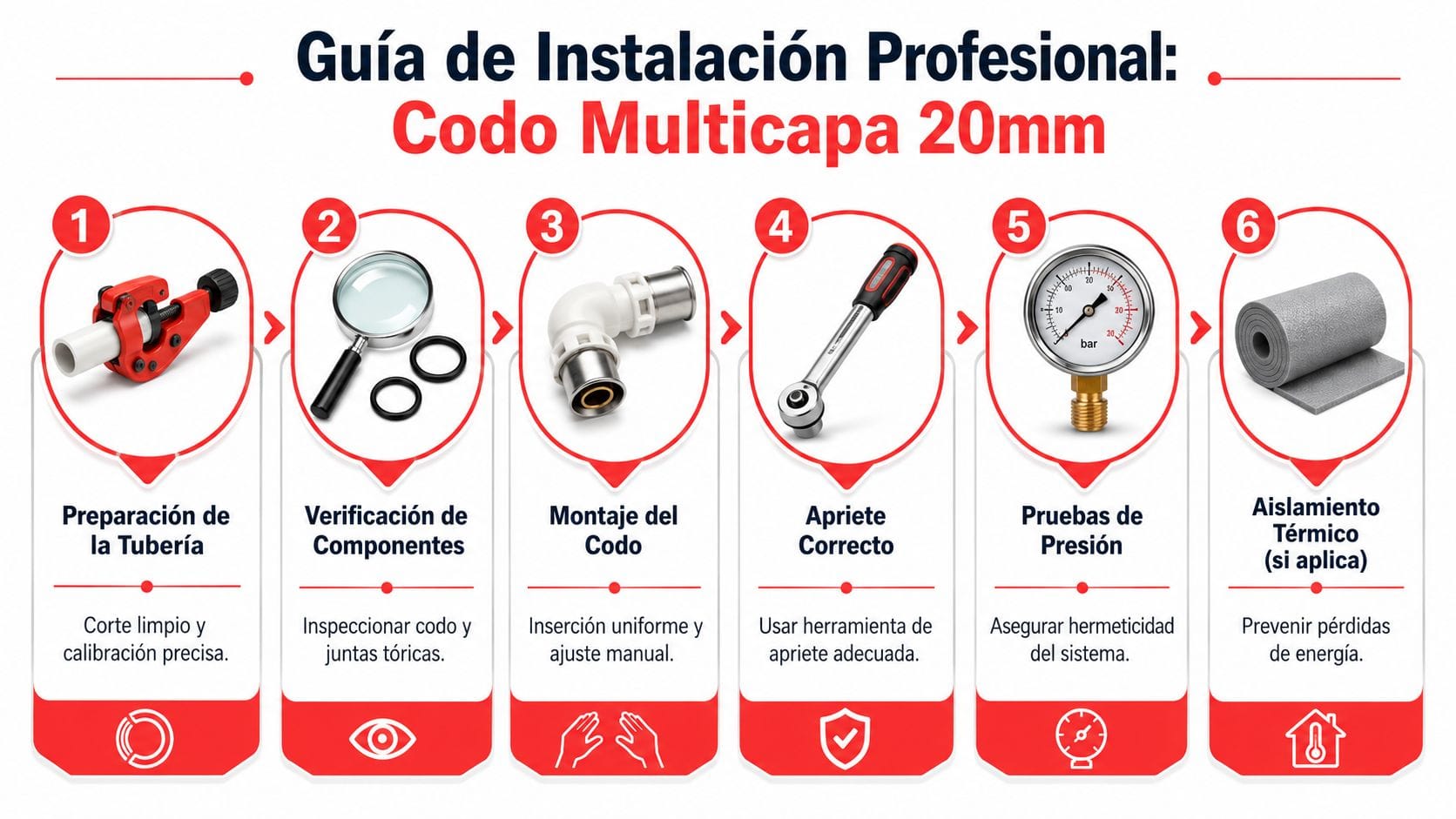

Secuencia de montaje sin errores repetidos
El primer punto es el corte perpendicular del tubo. Si el extremo entra deformado o irregular, todo lo demás ya arranca mal. Después viene el calibrado y escariado, que muchos equipos hacen deprisa cuando van con presión de plazo. Ahí nacen bastantes problemas invisibles hasta la prueba.
La inserción completa del codo también debe verificarse. No basta con “parece que ha entrado”. Hay que comprobar que el tubo ha llegado a su posición de trabajo y que la junta no ha sufrido durante la entrada.
En multicapa, la mitad de las fugas evitables empiezan antes del prensado. Empiezan en la preparación del tubo.
Para fijaciones y orden del trazado, conviene acompañar la instalación con una selección coherente de abrazaderas para tubo. Un codo bien montado pierde ventaja si el tubo queda forzado, mal guiado o sometido a tensiones por una sujeción deficiente.
Control de calidad en obra
No hace falta montar un protocolo complejo para mejorar resultados. Hace falta que el encargado obligue a repetir siempre las mismas comprobaciones:
- Revisar el extremo del tubo. Sin rebabas, deformaciones ni corte oblicuo.
- Comprobar el accesorio. Cuerpo íntegro, juntas limpias, sin golpes de transporte.
- Confirmar la herramienta. Mordaza correcta y equipo en estado de trabajo.
- Ejecutar la unión sin forzar. Nada de correcciones a medio hacer.
- Ensayar el tramo. Mejor detectar en fase abierta que después de cerrar.
Más abajo puedes ver un ejemplo visual del proceso aplicado de forma ordenada:
Lo que no funciona en obra real
Hay prácticas que siguen apareciendo y casi siempre acaban mal:
- “Ajustar” un racor incompatible. Si no corresponde al perfil o al sistema, no se corrige en obra.
- Reutilizar piezas dudosas. Un accesorio golpeado o desmontado sin garantía debe salir del circuito.
- Apretar por intuición. En compresión, el exceso también falla.
- Instalar con tensión. El codo no está para compensar un trazado mal resuelto.
La buena instalación no depende de heroicidades del oficial. Depende de método, herramienta adecuada y material bien elegido desde compras.

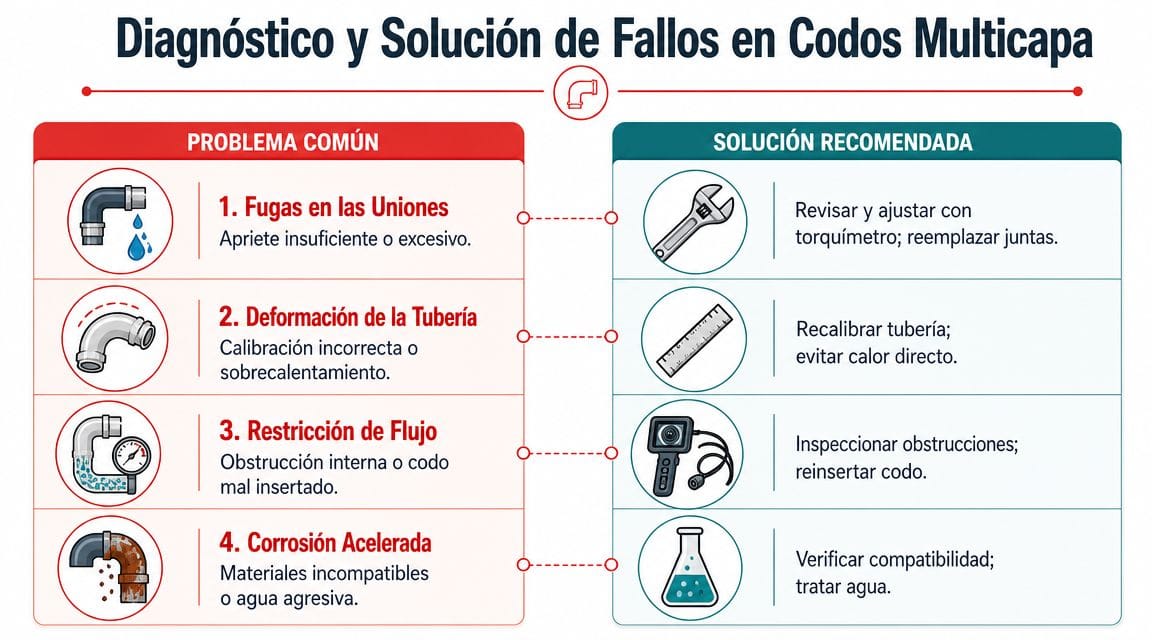

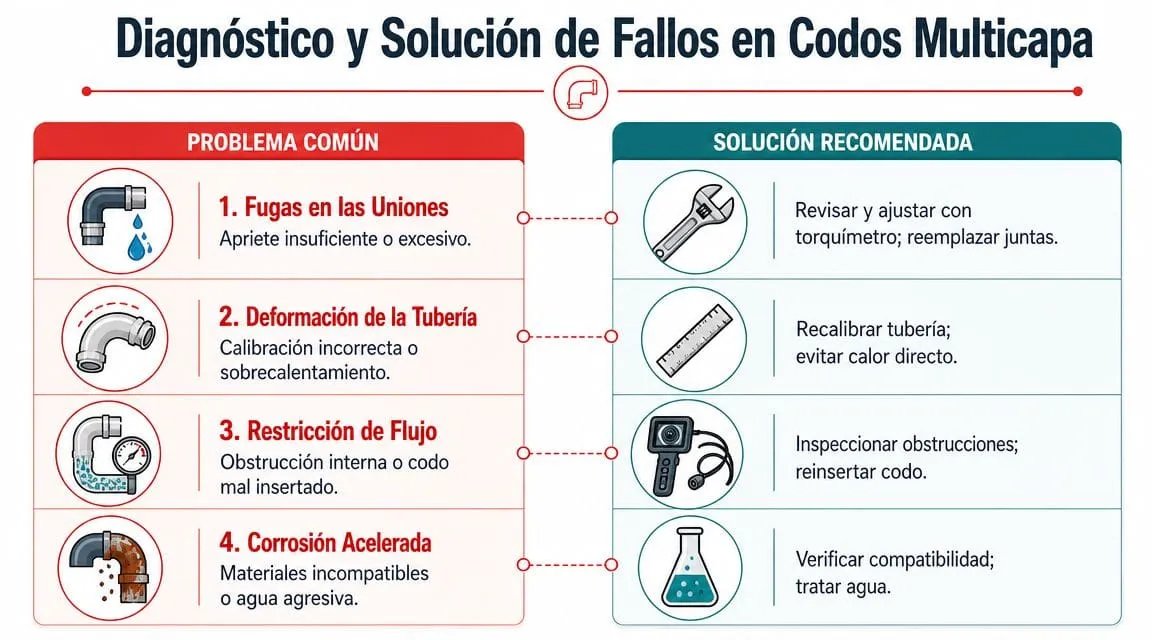

Diagnóstico y Solución de Fallos Comunes en Obra
Cuando aparece una incidencia, conviene resistirse a la explicación rápida. Una fuga no siempre significa defecto del accesorio. Muchas veces revela un fallo anterior en prescripción, compatibilidad o secuencia de montaje. Diagnosticar bien ahorra más tiempo que desmontar a ciegas.
Qué revisar cuando aparece una fuga
La primera pregunta es simple. ¿La fuga está en la unión, en el tubo o en la transición con otro elemento? Si no se localiza bien, se corrige el sitio equivocado.
Después conviene seguir este orden:
- Compatibilidad del sistema. Confirmar si el codo correspondía realmente al método de unión y a la herramienta usada.
- Preparación del tubo. Ver si hubo mal calibrado, rebaba o inserción incompleta.
- Estado del accesorio. Buscar golpes, deformaciones o juntas dañadas.
- Tensión del trazado. Revisar si el tubo empuja el codo por mala alineación o sujeción.
Una unión que pierde en prueba puede haberse ejecutado “correctamente” según el gesto del operario y, aun así, estar mal desde la elección del componente.
Fallos que empiezan en compras y acaban en instalación
Algunas incidencias son claramente de campo. Otras nacen en la orden de compra. La descripción ambigua, la mezcla de sistemas dentro del mismo lote o la sustitución por equivalencias no verificadas suelen explotar en el peor momento, cuando el equipo ya está montando.
| Problema en obra | Causa probable | Acción recomendada |
|---|---|---|
| Fuga en la unión | Perfil de prensado incorrecto o inserción deficiente | Sustituir la unión y verificar herramienta y procedimiento |
| Tubo deformado en la entrada | Corte o calibrado deficientes | Recortar tramo, recalibrar y montar de nuevo |
| Restricción de paso | Inserción incorrecta o pieza no adecuada al sistema | Revisar trazado y reemplazar el punto afectado |
| Incidencia repetida en varios puntos | Error de lote o compra mal definida | Bloquear instalación y revalidar referencias |
Si el mismo fallo se repite en varios módulos o habitaciones, ya no conviene revisar solo manos de obra. Hay que revisar la cadena completa. Prescripción, pedido, recepción y control de compatibilidades.
Especificaciones para Prescripción y Compra Profesional
En España, el uso de accesorios de fontanería multicapa se apoya en la UNE-EN ISO 21003, y el codo de 20 mm se ha consolidado como una medida estándar en instalaciones residenciales y terciarias, con amplia presencia en canal profesional y de bricolaje, como reflejan los catálogos citados por Obramat para codo de 20 mm multicapa. Que sea una medida habitual no significa que pueda pedirse de forma vaga. Justo al contrario. Su uso masivo aumenta el riesgo de sustituciones “equivalentes” mal cerradas.
Cómo redactar una prescripción útil
Una orden de compra bien hecha debe dejar fuera la interpretación. Un formato útil sería este:
- Geometría definida. Codo de 90° para sistema multicapa.
- Diámetro y sistema. Ø20 mm según el tubo aprobado en proyecto.
- Método de unión. Press-fitting o compresión.
- Material y norma. Latón CW617N, conforme a UNE-EN ISO 21003.
- Perfil o compatibilidad. U, TH, H o el que proceda.
Si el equipo técnico necesita afinar cómo redactar fichas y comparativas de producto, conviene trabajar con una guía clara para interpretar la ficha técnica de un producto industrial.
Qué pedir a proveedor antes de cerrar el lote
No basta con precio y plazo estimado. Para proteger presupuesto y calendario, compras debería exigir:
- Confirmación de stock real para la referencia exacta.
- Homogeneidad del lote para evitar mezclas de sistema.
- Documento técnico verificable con compatibilidad y material.
- Condiciones de reposición en caso de incidencia o faltas de suministro.
En proyectos con alto volumen repetitivo, consolidar proveedor ayuda cuando esa consolidación mantiene trazabilidad y criterio técnico. Si no los mantiene, solo concentra el riesgo.
Si necesitas cerrar una compra técnica sin ambigüedades, validar compatibilidades o asegurar suministro para obra modular u hospitalaria, Mobel Suministros S.L. puede ayudarte a coordinar prescripción, stock, logística y control de calidad con enfoque profesional. Su equipo trabaja con constructoras, instaladoras y departamentos de compras que no pueden permitirse errores en referencias críticas como el Codo multicapa 20.
